【各社・各種揃ってます】 熱収縮チューブ特集! 【適材適所で使い分けを】

【熱収縮チューブとは】
*****************************************

熱収縮チューブとは「熱を加えることで収縮するチューブ」のことで、
様々な素材・収縮率の違いが存在し、様々なシチュエーションで使うことができる便利なチューブです!

このブログでは収縮チューブを使ったことがない方も
収縮チューブは知っているけど、たくさん種類があるの?という方も、
特に何も選ばないで同じ収縮チューブを使ってた、なんて方にも

その仕様と特徴、便利な使い方などに触れていきたいと思います!

*****************************************
★収縮チューブの基本★

「収縮率とは?」
「収縮前に比べて縮む割合を示した数字です」

(例)「内径10mmの収縮チューブ」を収縮させる場合、
50%収縮なら「約5mm」まで縮み、
40%収縮なら「約6mm」まで縮むことになります。
*****************************************

~収縮チューブの定番~
【スミチューブ】


住友電工 / スミチューブA
収縮率:40%収縮
収縮温度:115℃以上
素材:架橋軟質ポリオレフィン
在庫色:黒 / 透明
在庫サイズ:1.5mm~25mm
オヤイデ電気で販売している中で最も安価な熱収縮チューブ。耐油性、耐薬品性に優れ、使い勝手が良い。スミチューブの印字はなく、表面に艶がある。収縮後はやや固くなるので可動部への使用には向いていない。収縮チューブの使用頻度が多い方にはコスト削減に一役買う。

住友電工 / スミチューブF(Z)
収縮率:50%収縮
収縮温度:90℃以上
素材:架橋軟質難燃ポリオレフィン
在庫色:黒
在庫サイズ:1.5mm~25mm
作業性に優れた収縮チューブでオヤイデ電気で最も売れているチューブ。ULタイプの難燃性で、90℃という低い温度で収縮が始まり、収縮後の見た目が綺麗に仕上がるので大変使いやすい。収縮後も多少の柔らかさを保持しているので、可動部に対する断線予防などに活用するケースも多い。
詳細な仕様を掲載したオンラインショップページはこちらから

住友電工 / スミチューブV
収縮率:50%収縮
収縮温度:60℃以上
素材:軟質難燃PVC
在庫色:透明
在庫サイズ:1.5mm~4mm
透明度の高いビニル素材の収縮チューブ。60℃から収縮が始まるが、高温になるにつれて収縮率が50%に近づく仕様になっている。
ビニルは摩擦抵抗が高いので、中にケーブルを入れる際は余裕を持ったサイズ選びが重要。最近ではオーディオ用途の外見美化・ケーブル保護の為に使用することで人気が高い。
詳細な仕様を掲載したオンラインショップページはこちらから


住友電工 / スミチューブB2(3x)
収縮率:66%収縮
収縮温度:90℃以上
素材:軟質難燃ポリオレフィン
在庫色:黒
在庫サイズ:6mm~40mm
66%以上収縮する高圧縮タイプ。収縮率が高い分、収縮後の肉厚が厚くなる為、固定用途としても最適。UL及びCSA規格に準拠し、サイズ合わせの手間が省けるため、様々なシチュエーションに使えて便利。
オーディオ用の電源プラグからケーブル外形を保護する際、40mmのサイズがピッタリで、施行後の見栄えも良くなることから、B2(3x)を使っているオーディオユーザーは多い。

~カラーバリエーションが豊富で長尺にも対応~
【HIT-TUBE】
平河ヒューテック / HIT-TUBE
収縮率:50%収縮
収縮温度:90℃以上
素材:軟質難燃ポリオレフィン
在庫色:黒
在庫サイズ:1mm~1.5mm
1m以上の長尺物が必要な場合にも対応できる。チューブの肉厚が薄く、収縮後の綺麗に仕上がるので、細かな配線保護用に向いている。
非常に安価で、ケーブルの外形を変えず、柔軟性も保持したい時などに便利。

~多彩なサイズとカラー、印字なしによる外見保持~
【PANDUIT HSTT】

PANDUIT / HSTT
収縮率:50%収縮
収縮温度:120℃
素材:軟質難燃ポリオレフィン
在庫色:黒 / 白 / 赤 / 青 / 緑
在庫サイズ:1.2mm~12.7mm
チューブに印字がなく、鮮やかなカラーが特徴。またサイズに応じてカラーバリエーションが違うので注意。
1.2mmは計4色を用意しており、オーディオユーザーではシェルチップリードを自作する時にジャストサイズである。その他のサイズは白と赤を在庫しており、L/R識別や外観の向上などで活用することができる。

~ゴム性で反発弾性に強く、耐候性に優れる~
【ニシチューブ】
西日本電線 / ニシチューブ
収縮率:50%収縮
収縮温度:120℃以上
素材:エチレンプロピレンゴム
在庫色:黒
在庫サイズ:4mm~60mm
4~60mmまで幅広いサイズを取り揃えているので、細かなサイズ合わせにも対応できる。収縮後は硬質になるので、電気絶縁用途だけでなく固定用途にも向いている。耐候性、耐水性、耐薬品性に強いので、主に自動車関連に使われることが多い。また滑り止め効果を期待して、釣竿やテニスラケットなどのグリップ部にニシチューブを使うことも多い。

~収縮後の柔軟性保持と耐熱性に優れる~

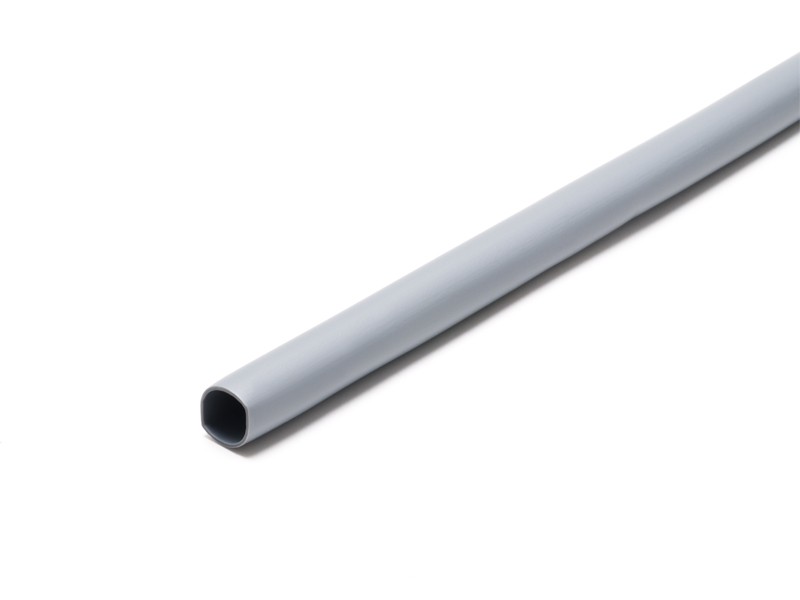

【シリコン収縮チューブ】

信越化学工業 / STシリーズ
収縮率:50%収縮
収縮温度:120℃以上
素材:シリコーンゴム
在庫色:灰
在庫サイズ:3mm~22mm
シリコン素材は「-60℃~+250℃」内で性能を維持し、耐熱・耐寒・耐候性に優れた効果を発揮する。シリコンは非常に柔らかく、収縮後も硬化しにくい特性を持っていることから、モーターやトランス、自動車、ロボット、精密機器など機械の動きを妨げたくない場所において非常に有効。

~高い環境耐性を持った~
【フッ素収縮チューブ】

潤工社 / ジュンフロン収縮
収縮率: "1:1.3" 収縮
収縮温度:150℃以上
素材:FEP
在庫色:透明
在庫サイズ:1.8mm~3.0mm
耐熱、耐候性に優れ、あらゆる化学薬品・溶剤に対して不活性。ただし収縮率が低いので汎用性は低いが、透明度が高く、収縮後の柔軟性も保持できる。さらに非常に高価なので使用される用途も少なくなってしまうが、柔軟性と高い耐久性を持たせたいイヤホン・リケーブル用としてプラグ根元付近に使っても良い。

~大口径にも対応し、硬質で透明度も高い~
【ヒシチューブ】


三菱樹脂 / ヒシチューブ
収縮率:50%収縮
収縮温度:40~100℃以上
素材:硬質PVC
在庫色:透明
在庫サイズ:50mm~83mm
透明度が高く、安価なことからコンデンサーや電池、電子部品の保護用途などによく使われる。硬質PVCの為、摩擦抵抗は少なくチューブ内に物を通しやすい。収縮後は薄肉厚だが硬質になり、折り曲げをすると折り目がついてしまう為、可動部への使用には不向き。

~防水型の接着剤付き・高圧縮チューブ~
【防水型接着剤付き収縮チューブ】
Raychem / ESシリーズ
収縮率: "1 : 4.5" 収縮
収縮温度:135℃以上
素材:放射性架橋ポリオレフィン
在庫色:黒
在庫サイズ:5.72mm~17.78mm
多量の接着剤を含んだ収縮チューブで、チューブの隙間に接着剤が浸透することで、水の侵入を防ぐことができる。
高い収縮率を持っているので、収縮後は肉厚が増し、非常に硬質になる為、あらゆる接点を強固に保護・固定したい場合にも最適。

~肉厚で4分の1まで収縮~
【高圧縮熱収縮チューブ】


ヘラマンタイトン / TF41
収縮率: 75% 収縮
収縮温度:110℃以上
素材:架橋ポリオレフィン
在庫色:黒
在庫サイズ:22.0mm
22.0mmから4.6mmまで収縮する高圧縮熱収縮チューブ。収縮率が高いことからパーツごとのサイズ合わせの手間がなく、様々な場面で使うことが可能。また収縮後が1.7mmと肉厚になる為、固定用途としても最適。例えばXLRプラグやフェライトコアなどの大型パーツもケーブルサイズまでしっかりと収縮しきることができる。

~リーズナブルな接着剤付き収縮チューブ~

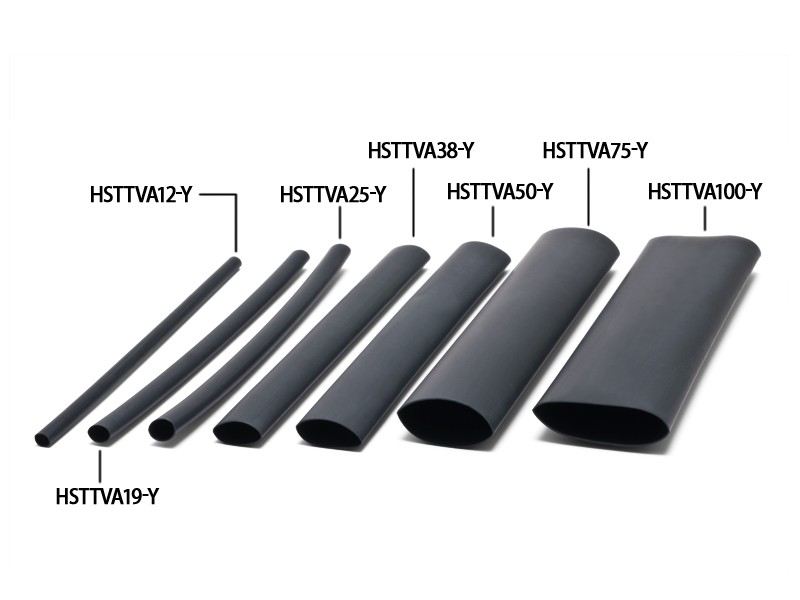

【PANDUIT HSTTVA】


PANDUIT / HSTTVA
収縮率: 50% 収縮
収縮温度:121℃以上
素材:ポリオレフィン
在庫色:黒
在庫サイズ:3.2mm~25.4mm
安価な接着剤収縮チューブとして人気がある。15cm単位でカットされているので工作用に最適。接着剤が入っていることで防水型としても使えるが、収縮率が低いので隙間ができないよう配慮する必要がある。
最近ではお手軽に接着剤付き収縮チューブを使えることと、チューブに印字がないことから、イヤホン・リケーブル用などでよく使われる。

~『スミチューブW3C相当』の接着剤付き収縮チューブ~
【HIS-A-CLシリーズ】


ヘラマンタイトン / HIS-A-CL
収縮率: 66% 収縮
収縮温度:110℃以上
素材:架橋ポリオレフィン
在庫色:透明
在庫サイズ:3.0mm~24.0mm
「スミチューブW3C」相当の接着剤付き収縮チューブ。防水加工に適しており、接着剤も多量に含まれている為、作業性が良い。このチューブは収縮後も透明度が高いのが売りで、LEDの輝度や色味を変えにくい特徴がある。しかも10cm単位での切り売り!

*****************************************

一挙に収縮チューブ全種類を紹介させて頂きました。
これを読むだけで、あなたも収縮チューブ博士に一歩近づきましたね!
しかし世の中にはまだまだ多種多様な収縮チューブが存在します。
検索サイトで収縮チューブについて調べてみると、新たな世界が開ける、、、かも?!

****

またオヤイデ電気なら、これらを収縮する際に便利な工具も揃ってます!

HAKKO FV-310
温調・風量可変ヒーティングガン
50~530度まで可変ができる優れもの。
風量の変更により熱の周り具合も調整可能。
オヤイデ電気スタッフ愛用のヒーティングガンです。

オンラインショップはこちらから

HAKKO FV-300-81
温調・風量可変ヒーティングガン
FV-300よりも約半額と超お買い得な商品。
40~440度まで可変ができる優れもの。
風量を2段階にした安価バージョンですが、工作程度なら十分すぎる機能!
今一番売れているヒーティングガンです。

オンラインショップはこちらから

****

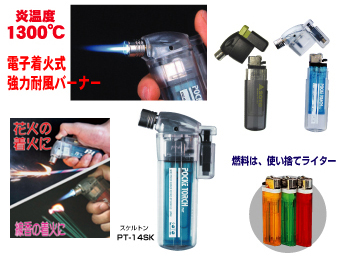

新富士バーナー ポケトーチ
市販の使い捨てライターが1300℃のバーナーとして使える画期的な工具。
収縮させるには温度が高すぎる為、距離を近づけすぎないよう注意が必要。

オンラインショップページはこちらから

****


以上、これを機に充実した収縮チューブライフを送って頂ければ幸いです!

原田でした。
