こんにちは！
金木です！
今回の週刊サンデンはこちら！
ケーブルグランドです！
パネルやボックスなどから配線されるケーブルを、シールするクランプ(グランド)です。
オヤイデですと、電源ボックス・タップの自作によく使用されるパーツです。
使用するメリットがこちら。
●入線口のエッジからケーブルを守る。
●簡単にケーブルが抜けなくなる。
●水・ホコリ・異物の侵入を防ぐ。
たかがケーブルを止めるだけと侮るなかれ。
ケーブルグランドを使用する事で、安全性・耐久性がアップします！
それでは、商品のご紹介です！

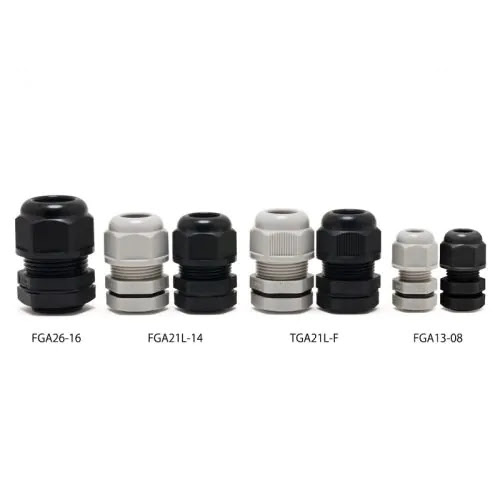

日本エイ・ヴィ・シー FGAシリーズ
完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。
軽い締め付けで抜群のクランプ力を発揮します｡
軽量であり､なおかつ耐薬品・耐熱・電気絶縁性に優れています。
形状や固定線径に合わせケーブルの固定が可能で優れた耐衝撃性、電気絶縁を有します。
パーツはA～Fまでの6点で構成されていますが、基本的にはAとBのみ取り外して対象物に取り付けします。C～Fはケーブルを通して固定する際に使用します。
FGAシリーズの仕様
| 品番 | 固定線径φ | 取付穴径(C1) | ネジ長(C2) | スパナサイズ (A部/F部) | 外寸 |
|---|---|---|---|---|---|
| FGA13-08 | 4.5～8mm | φ13.5〜13.9mm | 9mm | 19/19 | 37mm×21mm |
| FGA21L-14 | 9~14mm | φ21.4〜21.9mm | 10mm | 27/27 | 46.5mm×30.3mm |
| FGA21L-0612 | 平型0.75～2.0sq | φ21.4〜21.9mm | 10mm | 27/27 | 46.5mm×30.3mm |
| FGA26-16 | 12～16mm | φ26.9〜27.4mm | 12.5mm | 33/33 | 52mm×36.5mm |
使用温度範囲：-40℃～105℃
上から見た図です。
FGA21L-0612は平型ケーブル用となっております。
オヤイデで取り扱っているスイッチボックス
DFZ3216Pには、FGA21L-14・FGA21L-0612
タカチ電気工業 RPG16-14
保護等級IP67の樹脂製PGネジ規格ケーブルクランプです。オーディオアクセサリー152号の"福田屋"コーナーで紹介され、オーディオ向け電源タップの自作にも人気のパーツです。
ケーブル対応径：最大14mm、最少8ｍｍ
取付穴径：22.7mm
使用温度範囲：-20℃～80℃
PVR-16-2にピッタリはまります。
ネジ根本のOリングを外すと、より深くまで差し込めて安定します。
はめただけでは、RPG16-14を固定出来ませんので、接着剤等を使用し固定して下さい。
オーム電機 キャプコンOAシリーズ
キャプコンOA-1シリーズは、各種電気機器(リミットスイッチ･モータ等)の内外壁を通って送られる電線の保護･保持のために使用するケーブルクランプです。
防水性はありませんが、柔軟な軟質塩化ビニールを使用し、電線引出部の断線を防ぎます。
使用する電線計に合わせてカットして使用する為、適合する電線の幅が広い事がポイントです。
 |
| なんとこちら、初期のOCB-1にも使用されています。 |
キャプコンの仕様
| 品番 | 適合電線径(mm) | 取付 穴径 (mm) | 取付ねじ | 適合板厚 | 使用 温度 範囲 | 梱包 数量 | |||
|---|---|---|---|---|---|---|---|---|---|
| 1段目 | 2段目 | 3段目 | 4段目 | ||||||
| OA-05 | φ3.5～4.5 | φ4～6 | φ6～8 | --- | φ17 | G3/8(PF3/8) | 3mm以下 | -25℃ ～70℃ | 50個/袋 |
| OA-1 | φ4～5.5 | φ5.5～8 | φ8～10 | φ10～12 | φ21 | CTG16(G1/2) | 4mm以下 | 20個/袋 | |
| OA-2 | φ9～11 | φ11～14 | φ14～17 | φ17～19 | φ33.5 | CTG28(G) | 7.5mm以下 | 5個/袋 | |
取付方法はこちら。
ケーブルグランドと比べるとちょっとだけ手順が増えますが、汎用性は抜群です！
DFZ3216PにOA-1が適合します。
以上！
ケーブルグランド及び、ケーブルクランプのご紹介でした！
取付をしたいシャーシ等をお持ち頂けたら、現物合わせもできますので、是非お問い合わせ下さい！
