2014年5月19日月曜日

電線の保護や、まとめる時にはカッチングダクト



週刊サンデン第38号は

カッチングダクト

のご紹介です。


オヤイデ電気では丈夫で扱い易いBDRタイプを常時在庫しております。
盤内配線、屋内配線を問わず、あらゆるニーズにお応えします。

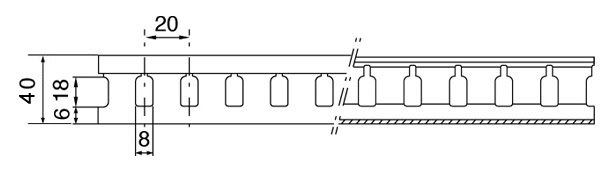

カッチングダクト BDRタイプ

ポリ塩化ビニル樹脂に添加する安定剤を脱鉛化。
通線孔の内外面に面取り加工を施したエッジレスタイプ。
 特に通信線のような絶縁被覆が薄い電線の保護に有効。
小動物等にケーブルをかじられる心配もありません。
通線孔上部に切り込みがなく、つながっていますので、
長尺でもたわまず丈夫。
つながっている部分はニッパなどで簡単に切れます。
RoHS指令適合品。


ケーブル配線の保護として
根強い人気です!
使い勝手が良い製品です!



BDR-232
幅:20mm 高さ:30mm 長さ:2000mm
電線収納本数 IV 2sq 換算 20本
1本 税別800円
10本 税別6,500円



BDR-262
幅:25mm 高さ:60mm 長さ:2000mm
電線収納本数 IV 2sq 換算 55本
1本 税別1,300円
10本 税別10,500円



BDR-342
幅:30mm 高さ:40mm 長さ:2000mm
電線収納本数 IV 2sq 換算 40本
1本 税別1,100円
10本 税別9,500円



BDR-362
幅:30mm 高さ:60mm 長さ:2000mm
電線収納本数 IV 2sq 換算 65本
1本 税別1,300円
10本 税別11,000円



BDR-442
幅:40mm 高さ:40mm 長さ:2000mm
電線収納本数 IV 2sq 換算 55本
1本 税別1,350円
10本 税別11,000円



BDR-462
幅:40mm 高さ:60mm 長さ:2000mm
電線収納本数 IV 2sq 換算 85本
1本 税別1,450円
10本 税別12,000円




試験項目試験方法単位特性試験条件
引張降伏応力JIS K 6740-2MPa38
曲げ強さMPa70
衝撃強度kJ/㎥5シャルピーVノッチ
荷重たわみ温度72荷重1.8MPa
体積抵抗率Ω・C3.4×1014
耐電圧kV/mm25
密度kg/㎥1.59×103
難燃性UL-94-V-0
デュロメータ硬さJIS K7215HDD81
耐アルカリ性JIS K 7114-異常なし30%硫酸
デュロメータ硬さ-異常なし40%水酸化ナトリウム
上記特性値は実測値であり、保証値ではありません。使用温度範囲 -20℃~60℃
在庫品以外でも取寄せ可能ですので
お気軽にお問い合わせ下さい!

お問い合わせは
TEL:03-3253-9351
FAX:03-3253-9353

佐々木でした。
