こんにちは！
金木です！
今回はこちら！！
ACPM-GN
1個572円（税込）
コストパフォーマンス抜群！！
アンフェノール製モノラルフォーンプラグです！
ブーツ付きですので、外径6ｍｍのケーブルなら収縮チューブも要りません。
ところで皆様、
ACPM-GNにシールド線をはんだ付け、どうやって行っていますでしょうか？
と言うのも、
矢印の先をご覧ください。
シールドをはんだ付けする所に突起があるんです。
絶妙な所にあって、初めて見た時には邪魔とさえ思っていました。
ふと気になって弊社スタッフに、「どうやってる？」と話を聞いて回ってみたところ、方法が3つ出て参りました。
という事で今回は、
ACPM-GNのシールドのはんだ付けの方法を3つご紹介します！！
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
今回は、シールド線のはんだ付けの方法のみのご紹介になりますので、ギターケーブルの製作方法については、ACPM-GNを使用しているこちらの記事を合わせてご覧ください。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
今回使用するケーブルはこちら！
2524
1ｍ242円（税込）
国内メーカーで代表的な楽器用・ハイインピーダンス伝送用ケーブルです。
柔軟性に優れており、何より作りやすいのが魅力です。
～～～～～～～～～～～～～～～～方法その1～～～～～～～～～～～～～～～
巻き付け
纏めたシールド線を突起にひっかけるようにして巻き付けます。
上からペンチ等で突起を潰してシールド線を固定し、不要な部分を切り落とします。
はんだを流し込んで完了です！
突起でシールド線を固定出来ますので、はんだこてとはんだを両手で持って作業出来ます。
はんだ付けするだけなら難易度は低いですが、纏めたシールド線を崩さず綺麗に巻き付けはんだ付けしようとすると、途端に難易度が跳ね上がります。
～～～～～～～～～～～～～～～～方法その2～～～～～～～～～～～～～～～
穴に通す
まず突起をニッパーやペンチで掴んでグニグニして突起を折ります。
※ニッパーで強く握りすぎると、刃こぼれする可能性がありますのでお気を下さい。
突起を折ると、四角い穴が現れます。
この穴にシールド線を通します。
シールド線を引っ掛け、不要な部分を切り落とします。
はんだを流し込んで完了です！
シールド線を穴に引っ掛けてはんだ付けが出来ますので、難易度は低めです。
はんだ付けに自信のない方にオススメです！
～～～～～～～～～～～～～～～～方法その3～～～～～～～～～～～～～～～
のせるようにして予備はんだ同士をはんだ付け

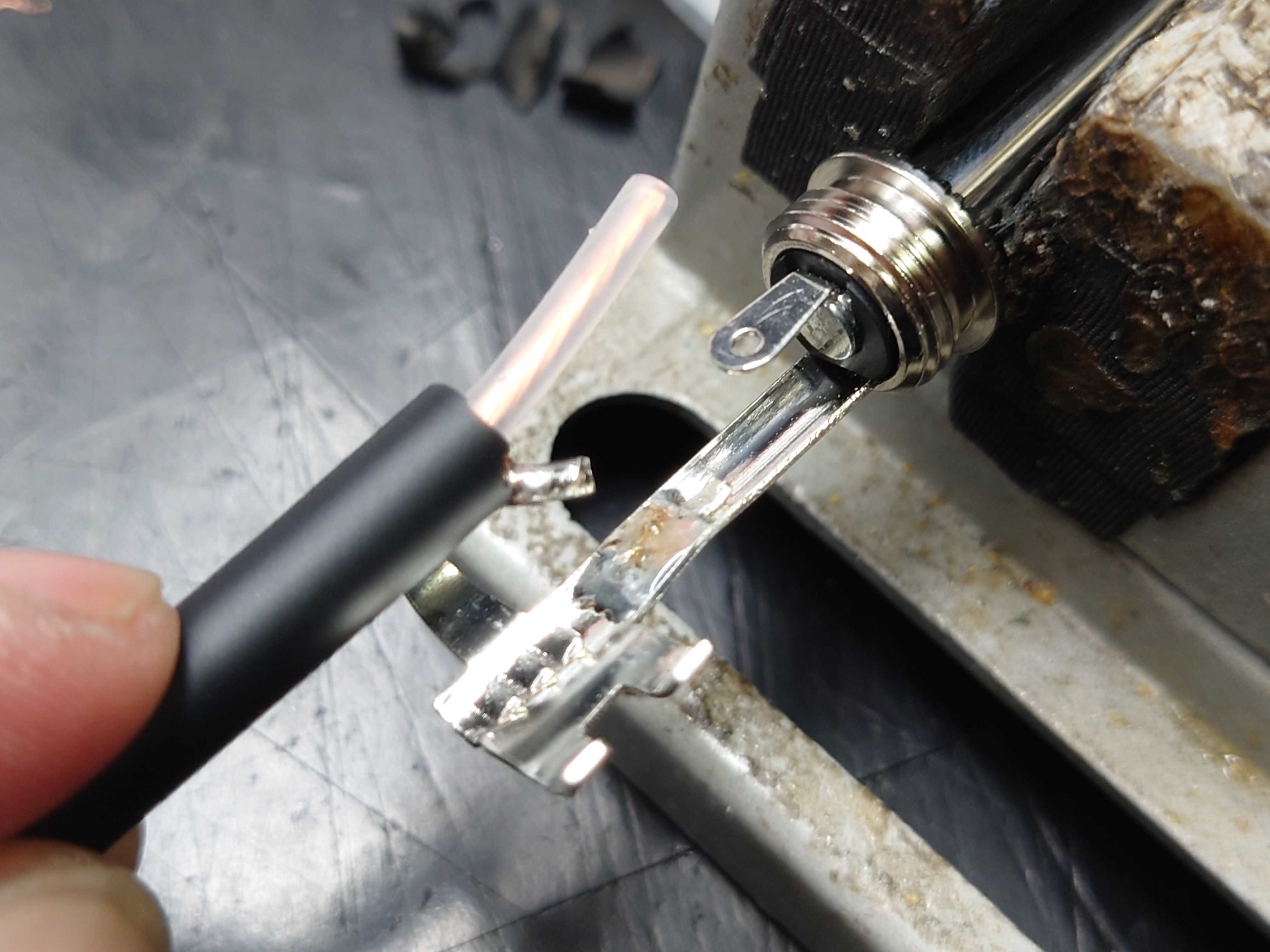

まず、ペンチ等で突起を潰します。
出来るだけ突起が平らになる様にして下さい。

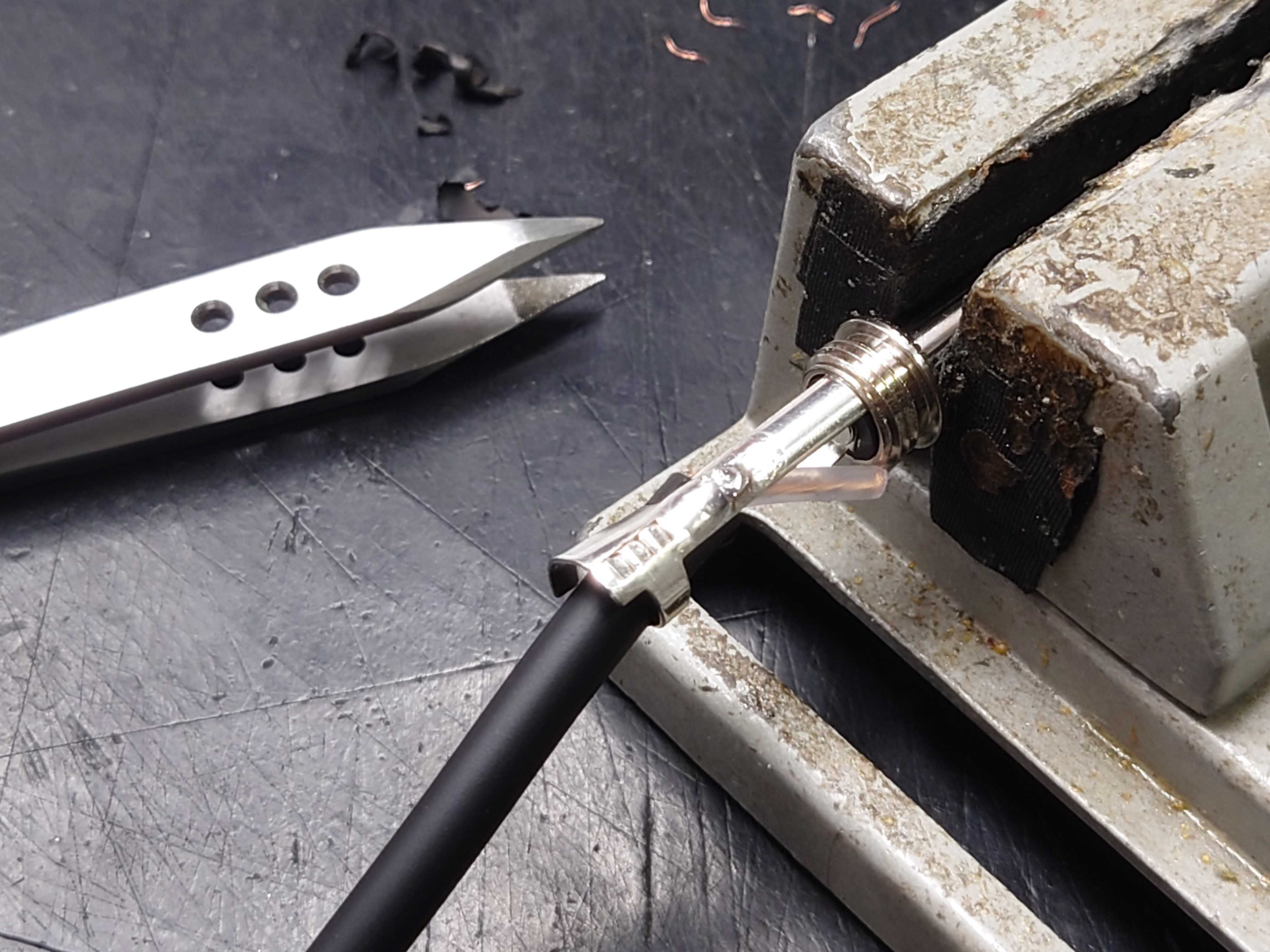

平らにした突起の上と、不要な部分を切り落としたシールド線に予備はんだをします。
予備はんだ同士を溶かして、結線します。
私はいつも、こちらの方法ではんだ付けをしていますので、実家の様な安心感があります（笑）
予備はんだ同士で結線しますので、難易度は少し高めですが、突起や穴の無いプラグにも対応できます。
以上！
実は、はんだ付けの方法って色々あります！
方法その1とその2は、私が慣れていない方法でしたので少し手間取ってしまいましたが、なんとかなりました（苦笑）
ご自身にとって一番作業がし易くて、綺麗に仕上がる方法を是非見つけて下さい！！
金木でした！
