熱収縮チューブの肉厚を収縮前、収縮後で検証してみました!

こんにちは!『週刊サンデン』ブログです。

今回は、オヤイデ電気取扱い熱収縮チューブの肉厚を、
収縮前、収縮後でどのくらいの違いがあるのか検証してみたいと思います。



比べる熱収縮チューブは、オヤイデ電気で、
人気のある9商品をピックアップして検証したいと思います。
表記したサイズは全て使用前内径になります。
サイズについては、4φを中心に選択しましたが、
4φサイズが無いモノについては、
出来るだけ4φに近いサイズを選び、検証しました。


~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~

検証


①スミチューブF(Z)

ULタイプの汎用熱収縮チューブ「スミチューブF(Z)」!
工業用途、オーディオ等の自作用途等、使用頻度のとても高い住友電工製熱収縮チューブ。
内径収縮率は約50%!
オンラインショップはこちらから⇒

収縮前 0.21mm

収縮後 0.45mm

収縮前、収縮後で2倍以上の厚みに!

~~~~~~~~~~~~~~~~~~~~~~~~

②スミチューブA 4φ

耐油性・耐薬品性に優れている熱収縮チューブの定番!
安価で、多用途に使用可能。
内径収縮率は40%以上!オンラインショップはこちらから⇒

収縮前0.19mm

収縮後0.38mm
これも2倍の厚さに変化してます。


~~~~~~~~~~~~~~~~~~~~~~~~

③スミチューブB2(3×)

UL 及びCSA規格の高圧縮熱収縮チューブ。
内径収縮率は脅威の約66%以上!
電線プラグとケーブルなど
異形で段差の大きい箇所に最適!
オンラインショップはこちらから⇒

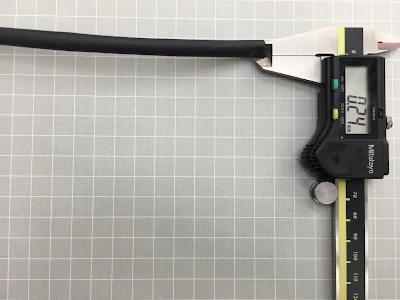

収縮前0.24mm

収縮後0.67mm

収縮率に比例するのか!?1/3収縮のスミチューブB2は
収縮前、収縮後で約3倍近い肉厚の変化がみられました。

~~~~~~~~~~~~~~~~~~~~~~~~

スミチューブV 4φ

UL規格品 透明難燃熱収縮チューブ。
在庫色は透明のみ。
スミチューブAより透明度が高く、
柔軟性に優れている。オヤイデ電気では
イヤホンのリケーブル
自作ユーザーに人気。
内径収縮率は約50%!オンラインショップはこちらから⇒


収縮前0.14mm
このタイプは肉厚が薄くて柔らかいのが特徴的

収縮後0.34mm
やはり、これも約2倍の厚みに変化。
収縮後でも、薄肉なので取り回しが比較的容易。



~~~~~~~~~~~~~~~~~~~~~~~~

ニシチューブ 6φ


エチレンプロピレンゴムをベースとした西日本電線製熱収縮チューブ。
可とう性、弾力性を有し、耐寒性、たいトラッキング性、耐水性、
電気特性が優れている
収縮率は約50% オンラインショップはこちらから⇒
収縮前0.53mm
これは、収縮前から肉厚なタイプ。

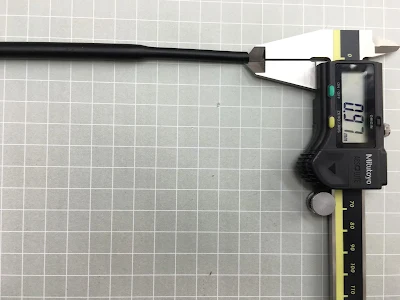

収縮後0.97mm
これも約2倍。元々肉厚なだけに、
厚さが必要ならば、ニシチューブが良いでしょう。

~~~~~~~~~~~~~~~~~~~~~~~~

⑥ G APEX G5 4φ


600V耐圧の肉厚に難燃性を加えた、機械的に優れた熱収縮チューブ。
環境にも配慮し、RoHS指令、REACHに適合
収縮率は約50% オンラインショップはこちらから⇒
収縮前0.22mm

収縮後0.44mm
これもやはり2倍の肉厚に変化している。

~~~~~~~~~~~~~~~~~~~~~~~~

PANDUIT 6.4φ


UL及びCSA規格の汎用タイプの熱収縮チューブ。

長さが1本=約120cm。赤、白、黒のカラーバリエーションを在庫。
(※サイズによって扱ってない色もございます) 収縮率は約50% オンラインショップはこちらから⇒
収縮前0.32mm

収縮後0.63mm
これも収縮前、収縮後で約2倍の厚みに!
ここまで紹介した熱収縮チューブ全てに言えることですfが、
収縮するとどれも、硬くなります。これは肉厚が、
変化している事も影響しているといえるでしょう。

~~~~~~~~~~~~~~~~~~~~~~~~

シリコン収縮ST-25DG 5φ

耐熱性・耐寒性・電気絶縁性・耐侯性等に優れ、
一般に-60℃~+250℃の広い温度範囲にわたって性能を維持する
シリコンゴム熱収縮チューブ
収縮率は約50% オンラインショップはこちらから⇒


収縮前0.35mm

収縮後0.45mm
シリコンゴム熱収縮チューブは、上記した熱収縮チューブに比べて、
収縮前はもちろん、収縮後もあまり硬くならず、柔らかさを保持しています。
が、肉厚は0.1mmしか変化がみられません。これは、耐熱特性に
優れているシリコンゴムならではなのでしょうか。
フレキシブルを求めるならば、これが一番でしょう。

~~~~~~~~~~~~~~~~~~~~~~~~

へラマンタイトン TF41  22φ

高圧縮4:1熱収縮チューブ/薄肉/難燃性/耐油性/UL規格品内径22mmから4.6mmまで縮むので、部品点数の削減に貢献します。曲げにはかなり強く、段差が多くてもしっかりとしたフィット感を得られます。 オンラインショップはこちらから⇒

収縮前0.55mm

ラストのヘラマンタイトン
高圧縮4:1熱収縮チューブTF41はワンサイズのみの取り扱いの為、
例外的に22φの大きなサイズで行いました。元々のサイズが違うので、一概にはいえませんが、
収縮前の厚さは、ニシチューブと同じくらいです。
薄肉をうたってはいますが、これは、
高収縮(
1/4まで)する事が、影響している為でしょう。

収縮後1.74mm

収縮後の肉厚は約3倍と肉厚の変化率だけみるとこれがNO.1!
にしても、画像でもてもその高圧縮がよくわかります。




~~~~~~~~~~~~~~~~~~~~~~~~

使用した全てのチューブは、図る部分によって、+-0.2~0.8位の誤差があり、
全てが決して均一な肉厚ではありませんでした。
今回サイズ(φ)をある程度、設定して行いましたが、肉厚については
サイズ(φ)が変化すれば、当然肉厚も変わってきますので、ご注意下さい。


ご不明な点等、どんな事でも構いません。お気軽にご相談下さい。




~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~~:~
