こんにちは、葛下です。
やっと暖かくなってきましたね。
しかし超寒がりネガティブ人間の私は、まだ季節を信じられずダウンをしまえずにいます。
さて、弊社では皆様がお待ちかねだった4.4㎜5極の中継ジャックの販売を開始しました。
 |
| AJ4.4G-5P |
そこで、今回はこれまた皆様お待ちかねの4.4㎜5極→3.5㎜3極の変換ケーブルを作ってみたいと思います。
え？お待ちかねじゃない？
まあ、私も4.4㎜のヘッドフォン等持ってないから別に要らないんですけどね…
大体、私からしてみれば4.4㎜プラグってなんやねん！って感じなんですけど…
私が7・8年ほど前に秋葉原でパーツ売っていた頃はこんな規格無かったですから…
はっ！！いきなり私は何をぼやいているのでしょうか？
それでは気を取り直して作っていきましょう！（笑）

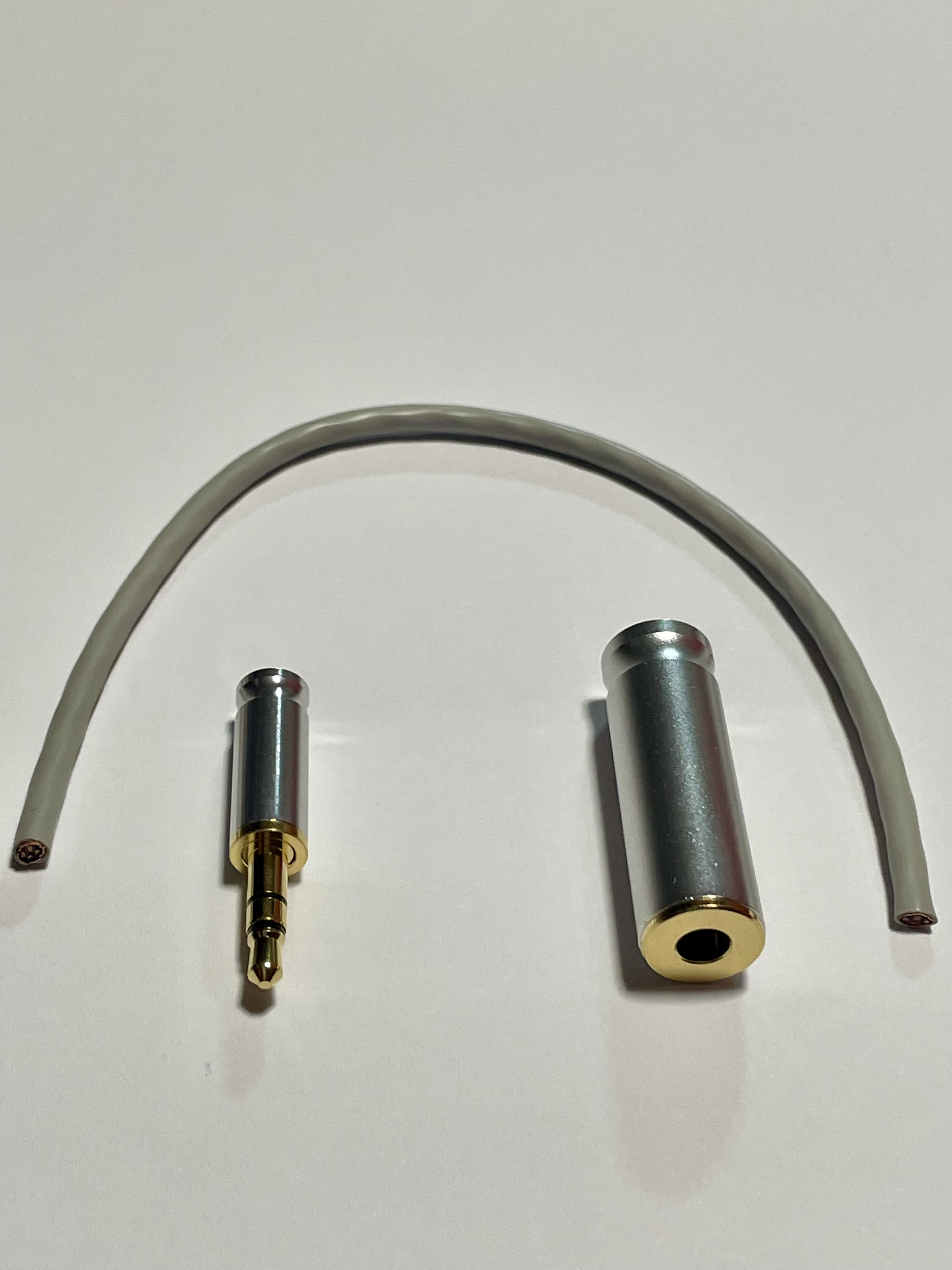

使うのはこの4.4㎜5極ジャックAJ4.4G-5Pと3.5㎜ステレオプラグAP3.5G-3P、ケーブルはモガミの４芯シールド2799。
まず、4.4㎜のジャックの方に半田付けして行くのですが、これ、一応番号が振ってあるのですが…
はっきり言って見えません！老眼だからとかではなく、健康目の人でも色合いも邪魔して数字が見えません！！
なのでテスターで当たって解明した番号を大きく記載しておきます。参考にして下さい。

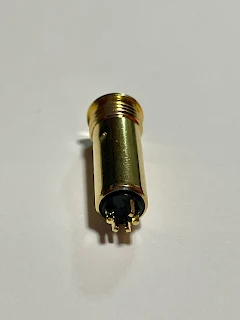

ちなみにオスで言う所はこう言うサインです。
3.5㎜プラグの方はこんな感じです。
ケーブルを1㎝程剥いて剥きます。
今回はシールドは使わないのでシールドはカットします。
で、それぞれの被覆を剥いて4.4㎜ジャックの1番から4番までに適当に半田付けします。
カバーの穴径が大きいので、収縮チューブの切れ端等があればこんな感じで巻いて置くと後々役に立ちます。
で、ケーブルを10cmぐらいでカットします。
次に3.5㎜プラグを付けるのですが、ピンアサインは次の通りです。
4.4㎜5極 3.5㎜3極
1番 → 1番
2番 → 3番
3番 → 2番
4番 → 3番
なので今回4.4㎜側に付けたのが、赤（1）・青（2）・透明（3）・黒（4）なので
3.5㎜側に付けるのは、1→（赤）・2→（透明）・3には（青）と（黒）を纏めて付けます。
先を1㎝程剥いて、それぞれを半田付けする場所に合わせてカットすると良いでしょう。
で、半田付けをしたらこんな感じ。
青と黒はまとめて裏で半田してます。
はい、可愛いのが出来ました～！！
でも私は機器もヘッドフォンも無いので試聴出来ません～！！（笑）
あ、最後に言い忘れましたが、4.4㎜5極ジャックって、ケーブルを挟んで固定する咥えが無いのです。
なので最後に内部にボンド等を入れて固めた方が良いかもしれません。
ケーブルとカバーの隙間が埋まっていい感じです。
4.4㎜5極⇒3.5㎜3極変換ケーブル、簡単に出来ますのでこの機会に是非作ってみて下さい。
以上、葛下でした。
