2025年1月15日水曜日

カナレとモガミ。どっちを選べば良いの？

 こんにちは、葛下です。


弊社は言わずと知れた電線屋なのですが、音楽用のラインケーブルも多様に取り揃えております。


中でも１番売れているのが「カナレ」と「モガミ」だと思います。


双方とも値段が安価ですし、音的にもあまり色付けが無くフラットな感じなので使い易いのです。


それでは「カナレ」と「モガミ」どちらを選べば良いの？って事になりますよね。


私的には「カナレ」は業務用・「モガミ」はオーディオライクと言うイメージです。

カナレが業務用として多く使われるのはやはり取り回しの良さと耐久性ですね。


シールド部分が「カナレ」はほぼ編組シールドで「モガミ」は横巻シールドが多いです。


これで何が変わるのかと言うと、やはり編組の方ががっちりシールドされますので耐久性・ノイズ防止に優れます。


横巻シールドの特徴は取り回しの良さと加工のやり易さなんですけど、カナレは取り回しも良く、加工もやり易いです。


ではもう「カナレ1択やん！」と思いきや、そこでポイントとなるのが音の違いです。

双方ともフラット傾向と言われておりますが、双方だけを聞き比べればやはり違いがあるようです。


やはり一番の違いは「カナレ」は銅線の素材がタフピッチ銅（普通の銅線）が多く、「モガミ」は殆どOFC（無酸素銅）で出来ています。


この違いが音にどう表れるのかと言うと、OFCの方が音のレンジが広くなります。


音の違いは人によって聞こえ方が違うので一概には言えませんが、カナレでは聞こえなかった高音や低音がモガミでは聞こえると言った声が多く聞かれます。


これはやはりそう言う事なのではないでしょうか？


そこで今回、弊社で在庫しているカナレとモガミのケーブルの中でも同じ仕様のケーブルを比べてみました。


4芯シールド

カナレ：L-4E6S

導体 　　TPC（タフピッチ銅）

線径 　　AWG 24（0.2sq・40本/0.08mmA）×4

シールド　　編組タイプ

外装シース　ビニル（PVC）

外径 　　φ6.0mm


モガミ：2534

導体 　　OFC（無酸素銅）

線径 　　AWG 24（0.226sq・20本/0.12mm）×4芯

シールド　　横巻シールド

外装シース　軟質ビニル（Flexible PVC）

外径 　　φ6.0mm


芯線の表面積自体はほぼ同じなのですが、素線構成がカナレの方が細い線が沢山撚り合ってます。

この事により、仕上がりがよりしなやかになります。

あとカナレは糸の介在が入ってますが、モガミは入ってません。

あとは導体とシールド形状の違いです。


細径４芯シールド


カナレ：L-4E5C

導体 　　TPC（タフピッチ銅）

線径 　　AWG 26（0.15sq・30本/0.08mmA）×4本

シールド　　編組タイプ

外装シース　PVC

外径 　　φ4.8mm


モガミ：2893

導体 　　OFC（無酸素銅）

線径 　　AWG 26（0.15sq・30本/0.08mm）×4芯

シールド　　横巻シールド

外装シース　PVC

外径 　　Φ4.8mm


芯線の表面積・素線構成共に全く同じです。

双方糸の介在が入ってます。

芯線のシースがカナレは青２本と白２本ですが、モガミは黒・赤・青・透明と色分けされています。

あとは導体とシールド形状の違いだけです。

　

2芯シールド

カナレ：L-2T2S

導体 　　TPC（タフピッチ銅）

線径 　　AWG 22（0.3sq・60本/0.08mm）×2本

シールド　　編組タイプ

外装シース　ビニル（PVC）

外径 　　φ6.0mm


モガミ：2549

導体 　　OFC（無酸素銅）

線径 　　AWG 22（0.339sq・30本/0.12mm）×2芯

シールド　　横巻シールド

外装シース　軟質ビニル（Flexible PVC）

外径 　　φ6.0mm


こちらも芯線の表面積は同じですが、やはり素線構成がカナレの方が細い線が多く撚り合ってます。

カナレは糸の介在が入っていて、モガミはビニールの介在が２本入ってます。

あとは導体とシールド形状の違い


1芯シールド

カナレ：GS6

導体          OFC (無酸素銅）

線径          AWG 18（1.0sq・127/0.1㎜）×1芯

補助シールド 導電性ビニール

シールド     編組タイプ

外装         PVC

外径         5.8mm


モガミ：2524

芯線         OFC（無酸素銅）

線径         AWG20(0.565sq・50本/0.12mm）×1芯

補助シールド 導電性ビニール

シールド     横巻タイプ

外装         ビニール（PVC）

仕上り外径   φ6.0mm


導体は共にOFC

芯線の線径がカナレは1.0sqでモガミは0.5sq。カナレの方が倍太いですが、素線構成が0.1㎜の線が127本。

これが線径が太いのに仕上がりがしなやかな理由です。

あと双方共に導電ビニールの補助シールドが付いていますが、カナレの方が剥き易いです（笑）

あとは外径がカナレの方が若干細いのとシールド形状の違いかな。



主だったケーブルはこんな感じです。


似ているケーブルでもこうやって比べてみると小さな違いがいくつかあるのです。


私的に感じたのは、やはりカナレは業務用的に非常に利便性に優れた作りになってますね。

音質的なモノを求めるならモガミって感じですかね。ただし、カナレGS6はしっかり音的にも対抗出来ます。

とは言え、カナレ・モガミ、どちらを選ぶかは、



あなた次第です！



以上、葛下でした。


マイクケーブルに興味が湧いてきた方は、こちらのブログもどうぞ！
https://oyaideshop.blogspot.com/2018/10/2.html



秋葉原直営店

  • 〒101-0021
  • 東京都千代田区外神田1-4-13
  • TEL 03-3253-9351　FAX 03-3253-9353



  • 1月の営業時間

    平日：10:00～19:00

    オンラインショップ当日発送受付時間15時までとなります。

    土曜日：10:00～18:00

    オンラインショップ当日発送受付時間14時までとなります。

    定休日：日曜日

    状況により、営業時間、対応期間は変更となる可能性がございます。


  • JR秋葉原駅の電気街口を出て徒歩1分総武線の高架下になります。

本社

投稿者 時刻: 0 件のコメント:
ラベル: , ,

2025年1月13日月曜日

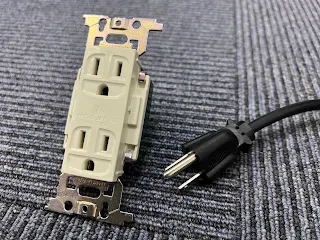

延長ケーブルを作ろう！～両端3Pプラグ編～

 結構な頻度で聞かれる「延長ケーブルありますか？」

自身で作ると意外と簡単なので、延長電源ケーブル作りを始めていきます。

3Pのプラグのオスメスが付いたものを今回は作ります。

今回使った部材は
VCTF2.0sq×3芯（ケーブル）
WF7005K（オス側のプラグ）
WA3519K（メス側プラグ）
R2-3.5S（圧着端子）

使用する工具は
圧着ペンチ
ケーブルストリッパー
カッター
プラスドライバー
です。

プラグ側から
ドライバーでネジを緩め
ボディとシェルを分離させます。

ケーブルはVCTF2.0sq×3芯を使用するので
圧着端子R2-3.5Sになります。

外被を15ｍｍ剥きます。　　　　　　　　　　　　　

　　　
各被覆を5ｍｍ
ストリッパーで剥きます。

　
丸端子R2-3.5Sを
圧着工具を用いて圧着。　　　　　
　　　　　　　　　　　　　　
プラグ側のネジを確認！
『 W 』と刻印されているところに
白の線が来るようにします。
※結線作業を行う前にシェルを先に通しておきましょう。


今回のパターンですと
金ネジ→黒線
銀ネジ→白線
緑ネジ→赤線
各所、結線します。


シェルを被せて
オスプラグ側完成！

メス側の作り方もオス側と同じく
ボディとシェルを分離させます。
※ケーブルを先にシェルに通しておきましょう。


外被は 16ｍｍ
各被覆 6mm
で剥きます。
※オス側のプラグと同じ様になります。


オス側プラグと同じ様に
『 W 』と刻印されているところに
白の線が来るようにして
金ネジ→黒線
銀ネジ→白線
緑ネジ→赤線
各所、結線します。


シェルを被せて
メス側プラグ側完成！


両端3Pの延長コードの出来上がりです。
作ってみたくなりませんか？
買うより良いと思って貰えたなら嬉しいです。


以上、丸山でした。

～：～～：～～：～～：～～：～～：～～：～～：～～：～


秋葉原直営店に是非お越し下さい。

皆様のご来店をスタッフ一同お待ちしております。



営業時間：10:00～19:00

　土・祝 10:00~18:00

定休日 : 日曜日(年末年始）


☎ 03-3253-9351　FAX 03-3253-9353

投稿者 時刻: 0 件のコメント:
ラベル: , , , , , ,

2025年1月10日金曜日

実は！モノラルフォーンプラグ「ACPM-GN」のシールド線の結線方法は3種類あります！

こんにちは！
金木です！

今回はこちら！！



ACPM-GN

1個572円（税込）


コストパフォーマンス抜群！！
アンフェノール製モノラルフォーンプラグです！




ブーツ付きですので、外径6ｍｍのケーブルなら収縮チューブも要りません。



また、最大適応ケーブル外径が6ｍｍとなっておりますが、実はブーツを外すとPA-02や3368等の外径8ｍｍのケーブルに使用する事が可能です。




ところで皆様、

ACPM-GNにシールド線をはんだ付け、どうやって行っていますでしょうか？



と言うのも、



矢印の先をご覧ください。
シールドをはんだ付けする所に突起があるんです。

絶妙な所にあって、初めて見た時には邪魔とさえ思っていました。
ふと気になって弊社スタッフに、「どうやってる？」と話を聞いて回ってみたところ、方法が3つ出て参りました。


という事で今回は、


ACPM-GNのシールドのはんだ付けの方法を3つご紹介します！！



～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

今回は、シールド線のはんだ付けの方法のみのご紹介になりますので、ギターケーブルの製作方法については、ACPM-GNを使用しているこちらの記事を合わせてご覧ください。


～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

今回使用するケーブルはこちら！




2524

1ｍ242円（税込）


国内メーカーで代表的な楽器用・ハイインピーダンス伝送用ケーブルです。
柔軟性に優れており、何より作りやすいのが魅力です。


～～～～～～～～～～～～～～～～方法その1～～～～～～～～～～～～～～～

巻き付け




纏めたシールド線を突起にひっかけるようにして巻き付けます。



上からペンチ等で突起を潰してシールド線を固定し、不要な部分を切り落とします。



はんだを流し込んで完了です！

突起でシールド線を固定出来ますので、はんだこてとはんだを両手で持って作業出来ます。
はんだ付けするだけなら難易度は低いですが、纏めたシールド線を崩さず綺麗に巻き付けはんだ付けしようとすると、途端に難易度が跳ね上がります。


～～～～～～～～～～～～～～～～方法その2～～～～～～～～～～～～～～～

穴に通す




まず突起をニッパーやペンチで掴んでグニグニして突起を折ります。
※ニッパーで強く握りすぎると、刃こぼれする可能性がありますのでお気を下さい。



突起を折ると、四角い穴が現れます。



この穴にシールド線を通します。



シールド線を引っ掛け、不要な部分を切り落とします。



はんだを流し込んで完了です！

シールド線を穴に引っ掛けてはんだ付けが出来ますので、難易度は低めです。
はんだ付けに自信のない方にオススメです！



～～～～～～～～～～～～～～～～方法その3～～～～～～～～～～～～～～～

のせるようにして予備はんだ同士をはんだ付け




まず、ペンチ等で突起を潰します。



出来るだけ突起が平らになる様にして下さい。



平らにした突起の上と、不要な部分を切り落としたシールド線に予備はんだをします。



予備はんだ同士を溶かして、結線します。

私はいつも、こちらの方法ではんだ付けをしていますので、実家の様な安心感があります（笑）
予備はんだ同士で結線しますので、難易度は少し高めですが、突起や穴の無いプラグにも対応できます。



以上！
実は、はんだ付けの方法って色々あります！
方法その1とその2は、私が慣れていない方法でしたので少し手間取ってしまいましたが、なんとかなりました（苦笑）
ご自身にとって一番作業がし易くて、綺麗に仕上がる方法を是非見つけて下さい！！


金木でした！

～：～～：～～：～～：～～：～～：～～：～～：～～：～


秋葉原直営店に是非お越し下さい。

皆様のご来店をスタッフ一同お待ちしております。



営業時間

平日：10:00～19:00

土曜、祝日:10:00～18:00

定休日 : 日曜日



☎ 03-3253-9351　FAX 03-3253-9353


メールでのお問い合わせは、こちらのアドレスより！


✉webshop@oyaide.com


投稿者 時刻: 0 件のコメント:
ラベル: , , ,

2025年1月6日月曜日

ロボットケーブルとは🤖



🎍新年あけましておめでとうございます🎍

昨年も多くの方々より、ご愛顧頂きまして、謹んで御礼申し上げます。


2025年も何卒ッ！


何卒ッ‼️


宜しくお願い致します😁


＊


つーわけで、新年一発目のサンデンは私三浦でございます〜

正月ボケが抜けません…仕方ないよね笑


今回のお題はこちら💁


🤖『ロボットケーブル』🤖


ロボットケーブルとは❓❓・・・


産業用ロボットを用いた作業工程の自動化を行うことにより、ヒューマンエラーの減少、生産効率の向上を目的としたシステムをFA(ファクトリーオートメーション)と呼びます。

そういった分野で活躍するロボットの可動部に使用するケーブルには、高速稼働に耐えられる耐屈曲性や耐捻回性、場合によっては耐油性などが求められ、それらの特性を要するケーブル群を『ロボットケーブル』と呼称しています。


これらのロボットケーブルですが、オヤイデ電気でも在庫しています❗️


それがこちら、協和ハーモネットの『KRT』です。


耐熱、耐油、退屈曲に優れたスリムなロボットケーブルで、弊社が常時在庫しているロボットケーブルは、現状こちらのみになります。


その他にも弊社オンラインショプでは、多くのロボットケーブルを取り扱っていて、オンラインでは頻繁に注文される人気商品だったりします。(全て取り寄せ品)


という事で、それらのロボットケーブルをご紹介致します❗️


太陽ケーブルテック 『EXT-3D/CL3X/2517 300V LF』


捻回試験回数2,000万回以上の耐久性を有した軽量・細径ロボットケーブルです。他にも各種UL規格取得、難燃性、移動特性、耐油性もございます。

※移動特性とは、主に耐曲性能や耐久性能、絶縁体性能を指す特性で、実用試験を用いる事で各種性能を見極める事が可能です。

詳細はこちら(太陽ケーブルテック公式サイト参照)。

シールド付ケーブル『EXT-3D-SB』もございます。


倉茂電工 『VCT531BX』


編組導体を採用し、ケーブルベア配線などに最適な高耐久ロボットケーブルです。

※ケーブルベアとは、U字折り返し動作に対する耐久性を指します。

シールド付ケーブル『VCT531BXS』もございます。


倉茂電工『VCTF 23NXX』


耐震性能を有した移動用ケーブルです。各種電気機器内や工作機械などの移動部の配線に最適です。

シールド付ケーブル『VCTF 23NXXS』もございます。


倉茂電工『KDF』

ふっ素樹脂絶縁を使用した、超耐久型ロボットケーブルです。

耐屈曲性をはじめ、耐熱性、難燃性、柔軟性、耐油性など様々な耐性を有し、各規格も取得しています。

シールド付ケーブル『KDF-SB』もございます。


倉茂電工 『CVF-U』


産業用ロボットの伸縮旋回部分への配線に最適な、カールコードです。

高伸縮性・耐屈曲性・耐摩耗性・耐油性などの耐性がございます。


＊


いかがでしたか？


ご自身のご用途にあったロボットケーブルをお選びください‼️


またお取り寄せ品以外のロボットケーブルもお見積り可能ですので、いつでもお気軽にご連絡頂ければと思います‼️


以上！

三浦でした〜


2025年もよろしくおねがいします‼️


～：～～：～～：～～：～～：～～：～～：～～：～～：～
