2018年7月30日月曜日

スイッチ有ります


こんにちは！

週刊サンデンです。


オヤイデではスイッチもいくつか取り扱っています。

今回はこれらを一つずつ紹介していきます。

埋め込みスイッチ（片切）
「WN5001」(税別)180円
オンラインショップはこちら

埋め込みスイッチ(3路)
「WN5002」(税別)190円
オンラインショップはこちら
どちらも家庭でよく見かけますね。
家庭のほとんどのスイッチがこれではないでしようか？

適用電線はφ1.6mm、φ2mm単線専用です。
あわせて埋込取付枠もご利用ください。
埋込取付枠「WN3700」オンラインショップはこちら



10A角型タンブラスイッチ(片切)
「WS3001」(税別)215円
適用電線φ1.6、φ2、2sq、3.5sq


10A角型タンブラスイッチ(3路)
「WS3002」(税別)385円
適用電線φ1.6、φ2、2sq

壁などにネジで取り付けるタイプのスイッチです。
取付ネジの適合範囲はφ3.5～φ4.1です。



2号にぎり釦

「WS4409」(税別)170円

押した時だけオンになるスイッチです。
病院のナースコールなどに使われています。
適用電線は0.5sq～0.75sqです。


ベター10A中間スイッチ(片切)
「WH5201」(税別)410円
オンラインショップはこちら
よくコタツコードに利用されるスイッチです。
適用電線1.25sq


ベター小型7A中間スイッチ
「WH5407」(税別)285円
適用電線0.75sq

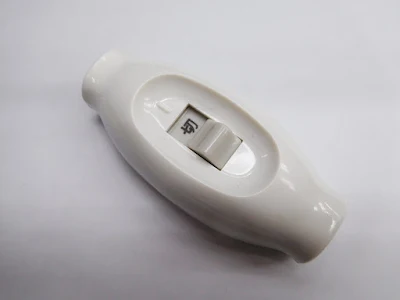

ベター3A中間スイッチ
「WH5403」(税別)200円
適用コード0.75sq

この上記３点は電線の間に使うスイッチです。


2号ペンダントスイッチ
「WH5203」(税別)190円
コードの端に取り付けるスイッチです。
適用電線は0.75sqです。

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
今回紹介した中から１つ使用例を紹介します。


はんだごて。

はんだごてってスイッチがなくてコンセントに入れるとオンになりますよね。

でも使う時にいちいちコンセントに入れるのが面倒と思ったオヤイデスタッフK氏が
中間スイッチを使っていました。

まず用意するものはWH5403

これを切ったはんだこてのケーブルに取り付けます。


中間スイッチを取り付けることによって
スイッチをオンにするだけですぐにはんだ付けができるようになりました！

皆様も快適なはんだ付けライフにいかがでしょうか。


以上。金木でした！

スイッチに関するお問い合わせはこちら

03-3253-9351

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
秋葉原直営店に是非お越し下さい。
皆様のご来店をスタッフ一同お待ちして下さい。





営業時間：10:00～19:00
定休日 : 日曜日(年末年始）

東京都千代田区外神田1-4-13

☎ 03-3253-9351　FAX 03-3253-9353

メールでのお問い合わせは、こちらのアドレスより！
✉webshop@oyaide.com








投稿者 時刻: 0 件のコメント:
ラベル: , ,

2018年7月28日土曜日

【8/1~8/31】オヤイデ電気 年に一度の決算SALE！【予告】


8/1(水)～8/31(金)
年に一度の決算SALEを開催致します！

期間限定の特売品や、
店舗でしか手に入らない目玉商品など、
特別な商品を多数用意！

 乞うご期待！


 ***

セール情報はTwitterにて毎日更新！
セール情報はハッシュタグ「#オヤイデ電気は秋葉原」で検索！

是非フォローしてくださいね。


投稿者 時刻: 0 件のコメント:
ラベル: ,

2018年7月23日月曜日

【これ、過去最高音質 】#13【8本編み】4N純銀撚線リケーブル【オヤイデ店舗オリジナル・リケーブル】


#13 MMCX型 【8本編み】4N純銀撚線リケーブル
4.4mm5極バランス接続を徹底解剖！


　　　【#13 MMCX型 【8本編み】4N純銀撚線　仕様】　　　

【ケーブル】　オヤイデ電気　4N純銀撚線 10/0.12mm
【コネクター】　オヤイデ電気特注　MMCXメタルシェルコネクター
【プラグ】　Furutech CF-7554(R)(4.4mm5極バランス接続)
長さ：1.2m　(LR分岐前80cm / LR分岐後40cm)
価格：￥36,000(税別)


/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_

　　【ケーブル】　　
オヤイデ電気といえば「純銀線」というイメージを持たれている方は多いかと思います。
ラインケーブル、デジタルケーブル、アンテナケーブルなど
純銀線を使ったケーブルを多数輩出してきましたが、
近年、ついにリケーブルでの需要を見出し「純銀撚り線」を開発するに至りました！

オヤイデ電気の純銀線は純銀の製造工程に並外れた拘りを持っており、
オヤイデ電気の技術力を以てすれば”銀臭い”と言われるような”突き刺さる高音域”を抑えることに成功しました。

************

具体的に何をしているかというと、
オヤイデ電気の純銀線は「4N（純度99.99%以上）」の純銀を使用していることと、
「FEP被覆」を採用することで静電容量を極力抑えつつも、耐久性と加工性を良好にしています。

************

卓越した技術によって完成した純銀線は、どこまでも伸びる高音域と、
音像に張り巡らされたフィルターが剥がれたような広い音場感、
音の粒が濁らない高解像度な特性を獲得しています。

オヤイデ電気の純銀線をより多くのユーザーに使って頂く為に、
柔らかくて取り回しの良い「純銀撚り線」をリケーブルユーザーの為に開発しました。

/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_

　　”4N純銀撚線”の人気の理由　　

 解像度の高さ　レンジの広さ　取り回しの良さ
3拍子が揃った超優等生ケーブル！

音が良いことは周知の事実なのですが、
人気の秘訣の裏には、その使用用途の多様性にあります！

物理特性的に銀は銅よりも柔らかいので、
4芯編み・８芯編み・16芯編みなど、多芯リケーブルに使ってもしなやかさを維持できます。

また導電率の高さ(IACS105%)を生かして、グラウンド線だけ純銀線を使用することで位相の安定感にも寄与し、
純銅線をプラス線に、純銀線をマイナス線にするなど、
ハイブリッドリケーブル用の線材としても非常に人気があります。

***

またリケーブル線材の中でも非常に評価が高く、商品レビューでも好評いただいております！

参考になるレビューが多いので是非ご覧ください。

全リケーブルユーザーに使っていただきたいイチオシの線材となっております！

■□■□■□■□■□■□■□■□■ ■□■□■□■□■□■□■□■□■

　　8本編みによる効果について　　

綺麗に編み込み、外観にも配慮しました。
純銀は柔らかいので、8本編んでも取り回しに苦労しません。

従来は4本編み(4本の電線を使った編み込む)リケーブルが基本構成でしたが、
イヤホンドライバの高性能化に伴い、電線を2倍使用した8本編みリケーブルの需要が増えてきました。
これにより情報量・解像度の増加、レンジ感の改善、音密度の向上など、多岐に渡る改善効果を得ることが出来ます。


■□■□■□■□■□■□■□■□■ ■□■□■□■□■□■□■□■□■

 　　＃13「MMCX型 【8本編み】4N純銀撚線」開発背景　　


「4N純銀撚線」は全ラインナップ中で最も採用されている線材で、特注オーダーも一番多い人気線材です。

当然、人気があるだけに「これ、8本編みでオーダーできない？」と要望が増えてくるわけです。

”それではお引き受けしましょう！”とお客様のニーズに応えるのがオヤイデ電気。
実際にたくさんのお客様からオーダーを頂きまして、結果、大絶賛。
「どんなイヤホンにも合う！」とお客様の声を受けて、遂にラインナップ化するに至りました。

*



沢山のユーザーに使って頂くためにコネクタは「MMCX」仕様。
その中でも高音質志向のユーザーに使ってもらう為に、
プラグは「Furutech CF-7445(R) (4.4mm5極バランス接続）」を採用しました。

同社Furutech製品FT-7445（R)に比べて「音場感と解像度が増す」傾向があり、
純銀線の特性を最大限発揮させる為に「Furutech FT-7445（R) 」を採用しました。

*

本来音質が良ければ付加価値を与えるべきですが、
ここはオヤイデ電気らしく部材代から計算した適正価格でのご奉仕とさせていただきます。

『電線の音質は値段に比例するものではない。』
そう胸を張って推奨できるリケーブルを是非ご堪能ください。

/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_

　　　音質傾向　　　

音の情報量と音場の広さが劇的に向上し、フラットな特性を最大限引き出します。

 音場の広さが段違いで、全帯域において情報量が濃くなる傾向。
多段ドライバー（特にBA）の時に本領を発揮し、イヤホン特性を最大限引き出します。

高音域：★★★★★
中音域：★★★★☆
低音域：★★★★★
解像度の高さ：★★★★★
音場感の広さ：★★★★★
取り回しの良さ：★★★★☆
得意ジャンル：ロック・ジャズ・クラシック

/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_

如何でしたか？
「4N純銀撚線」を採用した”8本編みリケーブル”のご紹介でした。

元々は「AZLA」や「BeyerDynamic Xelento Remote」のユーザーから好評で、
ダイナミックドライバー・大口径タイプに使った時の情報量の多さ・バランスの良さが売りでした。

また、これらのイヤホンはルックスでも純銀カラーとの相性が良く、音質以外の面でも人気を博しています。

このように小さな声から良質な商品が生まれることが多く、
オヤイデ電気はお客様の声を大事に、常にお客様の立場に寄り添ったお店でありたいと思います。

是非お試し頂ければ幸いです。

皆様のご注文お待ちしております！




*****

次回は「オーグライン撚り線ハイブリッド」の8本編みについてご紹介したいと思います！
既に大量のオーダーを頂いている人気線材、、、その人気の秘密とは！？

次回のブログも読んでくださいね～。

以上、原田でした！

/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_
投稿者 時刻: 1 件のコメント:
ラベル: , , , , ,

実測！ケーブル1mにPETチューブって何メートルいるの？


いやー暑いですね。暑い、暑い、暑い、熱い！
いつまで続くんでしょうか？体調崩されてないでしょうか？
こんな暑い日は、エアコンのガンガンに効いた部屋で
アイスクリームやかき氷ですよね？
と言いながらも、私は寒い季節の暖房の効いた部屋の
コタツの中でも食べるのもおいしいので、
結局一年中食べてるんですけどね。
最近のお気に入りは、アイスクリームよりどちらかと言うとかき氷。
中でも、こちら。


「ガリガリ君より売れてないのに20周年」

この申し訳なさそうな言葉と、申し訳なさそうなイラスト。
ちなみにガリガリ君は今年で37周年らしいです。
1度赤城乳業さんの工場見学に行ってみたいと思っている
今年で生まれて42年の根津がお送りする
今週の「週刊サンデン」はPETチューブの長さの話です！
ガツン、とみかんでも食べながらお読みください。



まずPETチューブとは何かと言うと、こんな感じのものです。



ポリエチレンでできた、編み込まれたチューブのことです。
イメージ的には、スーパーで売ってるみかんのネットみたいなもの。
ケーブルに被せて使用します。
いくつかサイズも取り揃えていて、使用できるケーブルサイズもそれぞれ違ってくるのですが、太いケーブルに被せて場合、チューブは広がるため短くなってしまいます。
お客様から、よく聞かれることがあるんですが、
「このケーブルにPETチューブ通すとすると何メートルぐらい必要なの？」
通すケーブルのサイズにもよって違ってくるので、
正直なところ正確な必要な長さは把握しておりませんでした。
「おおよそですけど、〇メートルぐらい余分に買われたら大丈夫かと思います」
といった解答しかしてこれませんでした。（申し訳ございません）
というわけで、今回実際に様々なサイズのケーブルを通してみたいと思います。

今回実験してみたのは、Techflex社の下記の6種類のPETチューブです。

・PETチューブ3.175mm（1/8inch)
・PETチューブ6.35mm（1/4inch）
・PETチューブ9.5mm（3/8inch)
・高密度PETチューブ3mm
・高密度PETチューブ6mm
・高密度PETチューブ10mm

 　それぞれの使用可能範囲の最小径と最大径に近いサイズのケーブルと、
　おおよそ、その中間のサイズになるものの3種類のケーブルを通してみました。
　ケーブルを1メートル用意し、1メートルのPETチューブに通して何センチ被せたかを計測してみました。

　＊それぞれの最小径、最大径の数値は
　全てメーカーホームページの数値です

①PETチューブ3.175mm（1/8inch)
　 最小径2.38mm
　最大径6.35mm
　用意したのは、下記の3種類のケーブル。
　・モガミ2880　外径2.5mm
　・スーパーフレックスVVC4芯　外径4.1mm
　・シールド0.5sqx2芯　外径6.3mm

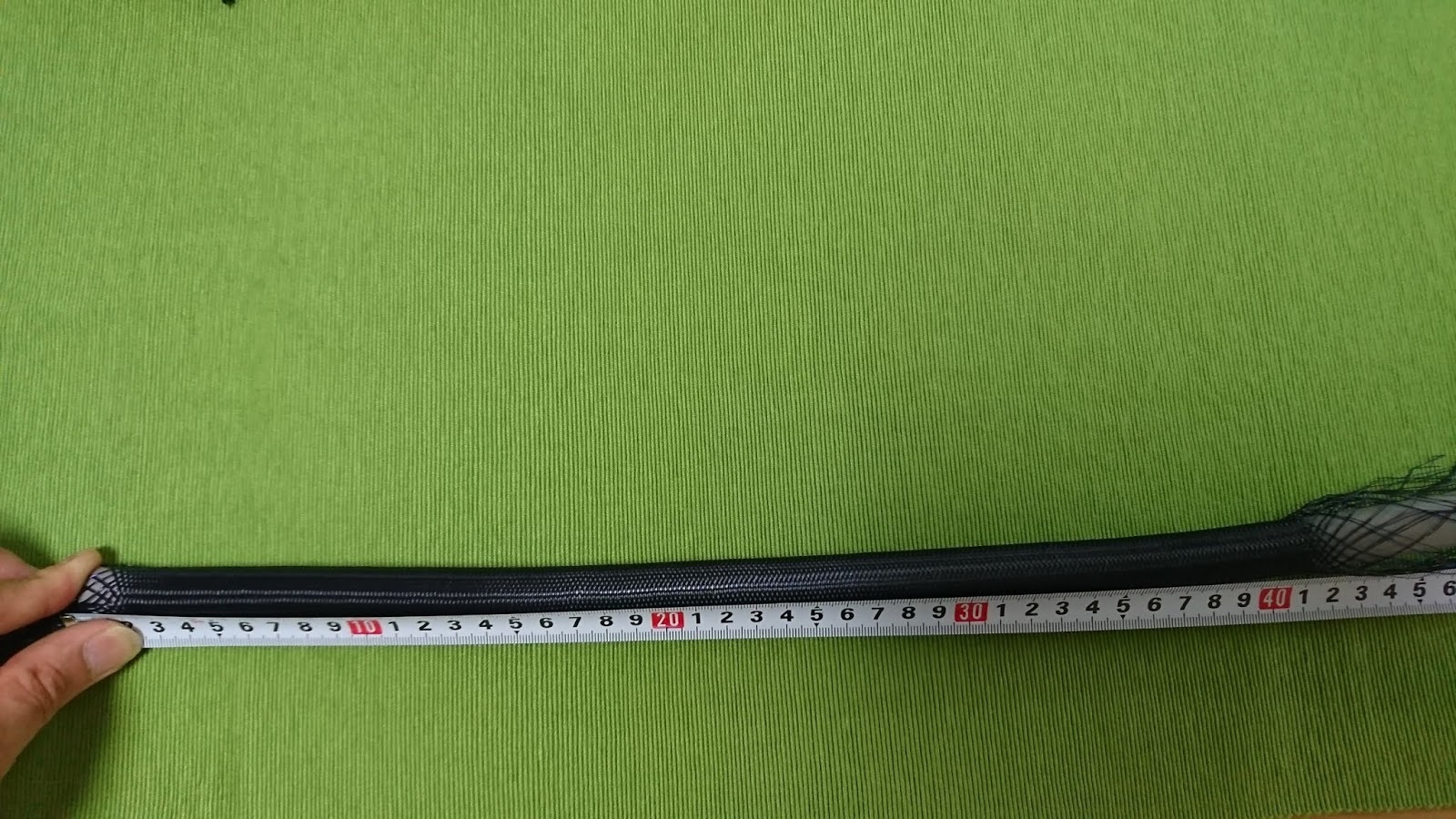

実際に通してみたものが下の写真です。


上から、
モガミ2880　約97㎝
スーパーフレックスVVC4芯　約88㎝
シールド0.5sqx2芯　約65㎝

②PETチューブ6.35mm（1/4inch）
　  最小径3.18mm
　最大径11.11mm
　用意したのは、下記の3種類のケーブル
　・シールド7/0.12x3芯　外径3.2mm
　・VCTF0.3sqx8芯　外径7.0mm
　・VCTF2sqx6芯　外径11.0mm

実際に通してみたものが下の写真です。


上から
シールド7/0.12x3芯　約99㎝
　・VCTF0.3sqx8芯　約91㎝
　・VCTF2sqx6芯　約71㎝
　
③PETチューブ9.5mm（3/8inch)
　最小径4.76mm
　最大径12.7mm
　用意したのは、下記の3種類のケーブル
　・スーパーフレックスVVC6芯　外径4.8mm
　・VCTF2sqx3芯　外径8.5mm
　・VCT3.5sqx2芯　外径12mm

実際に通してみたものが下の写真です。

　上から
・スーパーフレックスVVC6芯　ほぼ100㎝
　・VCTF2sqx3芯　約88㎝
　・VCT3.5sqx2芯　約75㎝

 ④高密度PETチューブ3mm
　  最小径3.18mm
　最大径6.35mm
　用意したのは、下記の3種類のケーブル
　・シールド7/0.12x3芯　外径3.2mm
　・スーパーフレックスVVC4芯　外径4.1mm
　・シールド0.5sqx2芯　外径6.3mm


実際に通してみたものが下の写真です。


上から
・シールド7/0.12x3芯　約99㎝
　・スーパーフレックスVVC4芯　約92㎝
　・シールド0.5sqx2芯　約74㎝

⑤高密度PETチューブ6mm
　  最小径3.97mm
　最大径11.11mm
　用意したのは、下記の3種類のケーブル
　・スーパーフレックスVVC4芯　外径4.1mm
　・VCTF0.3sqx8芯　外径7.0mm
　・VCTF2sqx6芯　外径11.0mm


 実際に通してみたものが下の写真です。

上から
・スーパーフレックスVVC4芯　ほぼ100㎝
　・VCTF0.3sqx8芯　約94㎝
　・VCTF2sqx6芯　約72㎝

⑥高密度PETチューブ10mm
　 最小径4.76mm
　最大径15.88mm
　用意したのは、下記の3種類のケーブル
　・スーパーフレックスVVC6芯　外径4.8mm
　・VCTF0.75sqx8芯　外径9.6mm
　・VCTF0.5sqx30芯　外径15.8mm


 実際に通してみたものが下の写真です。


上から
　・スーパーフレックスVVC6芯　ほぼ100㎝
　・VCTF0.75sqx8芯　　約94㎝
　・VCTF0.5sqx30芯　約75㎝

結果
・おおよそ全てのサイズにおいて、最小径程度のケーブルであれば、
ほぼ100％の長さに通すことが可能。
・最大径サイズのケーブルであれば、チューブによっておおよそ25％～35％程度
短くなってしまう。
・高密度PETチューブと比較して、
通常のPETチューブはチューブの端がささくれてしまう
・高密度PETは細いケーブルにしろ、太いケーブルにしろ中身が透けづらい

おそらく最小径と最大径とケーブル外径から計算すれば、試してみなくても数値が出せる方程式みたいなものが存在しそうなんですが、文系高校の最下位争いを繰り広げていた私には難しそうですので、実際に試してみました。
どなたか、計算式をお持ちの方、教えてください。

おまけで、メーカー公表値より太いケーブルを通してみました。


最大径12.7㎜にケーブル外径16.5㎜のVCT5.5sqx4芯を通してみました。


おおよそ40㎝しか被りませんでしたが、通すことは可能です。


最大径15.88㎜ですが、ケーブル外径20.4mm のVCTF0.5sqx50芯に被せてみました。


約47㎝といった感じでしょうか。これだけ広げても中はほとんど透けていません。

チューブのサイズ選びの参考にしていただければ幸いです。
ご不明の点がございましたら、お気軽にお問い合わせください。

ＴＥＬ03-3253-9351

以上、根津でした。


投稿者 時刻: 0 件のコメント:
ラベル: , ,

2018年7月16日月曜日

限界への挑戦！カールコードの伸びしろが知りたい


2018年FIFAワールドカップ終わりましたねー！！

日本代表の今後も楽しみですが、決勝戦を見た後だとやはりフランスのエムバぺくん（19歳）の将来が気になっちゃいますね。10代なのでまだまだ伸びしろ十分、末恐ろしい。もちろん日本にも10代で伸び盛りの選手がわんさかいるので、その中からも躍進する選手が出てきてほしいですね。

さて、「伸び」というと皆さんおなじみのカールコードと言う商品があります。



 電話やマイクなどの音声通信からクレーンゲームのアーム周りまで用途は様々ですが、いずれも可動部で使用されることが多い商品です。
過去には「SPを題材にしたテレビドラマの小物（無線機のレプリカ）で使いたい」という一風変わったお問い合わせもありました。

 カールコードについてはこちらの記事もあわせてご覧ください
カールコードいろいろ作れます。


ここでカールコードに対する素朴な疑問。
「伸ばすと何メートルくらいあるの？」


カールコードのサイズ表記は上の図のようにリード長やカール長の数字で表記されています。そのため、実際にどのくらいの範囲で伸び縮みするのか分かりにくいです。
そのため今回の記事では思い切って限界まで引き延ばして実寸計測してみました！！
**************************************************
計測結果の前に、まずオヤイデ電気で取り扱っているカールコードを改めてご紹介。

～電話用・マイク用など～

▶2芯カールコード　ご購入はこちらから
▶3芯カールコード　ご購入はこちらから
▶4芯カールコード　ご購入はこちらから
▶6芯カールコード　ご購入はこちらから

両端加工済みの電話用カールコードには「ストレート結線」や「クロス結線」といった種類がありますが、こちらについてはGoogle先生の方が諸々詳しいので本記事では省略します。

～電源用・照明用など～

▶スーパーフレックスVCTF　1.25sq × 2芯
ご購入はこちらから

 ▶平行型カールコード　1.25sq　白
ご購入はこちらから

～ロボット用～

▶CVF-U（倉茂電工）
ご購入はこちらから
 「ロボット用って何が違うの？」と思いますよね。触ってみた印象としては、麺類でいうところの「コシがつよい」と言ったところでしょうか。けれど稼働を妨げることなくフレキシブルに動きます。

同じ1.25sq × 2芯の比較
こちらは取り寄せ品となりますが、選択できるサイズ・長さが豊富でなので用途に合わせてちょうどいい物をお選びいただけます。
ちなみに CVF-U【0.75sq×8芯】200cmでこのくらい。

**************************************************

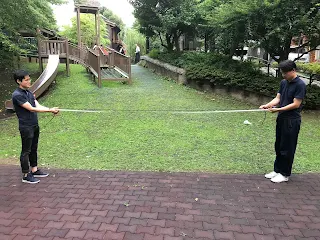

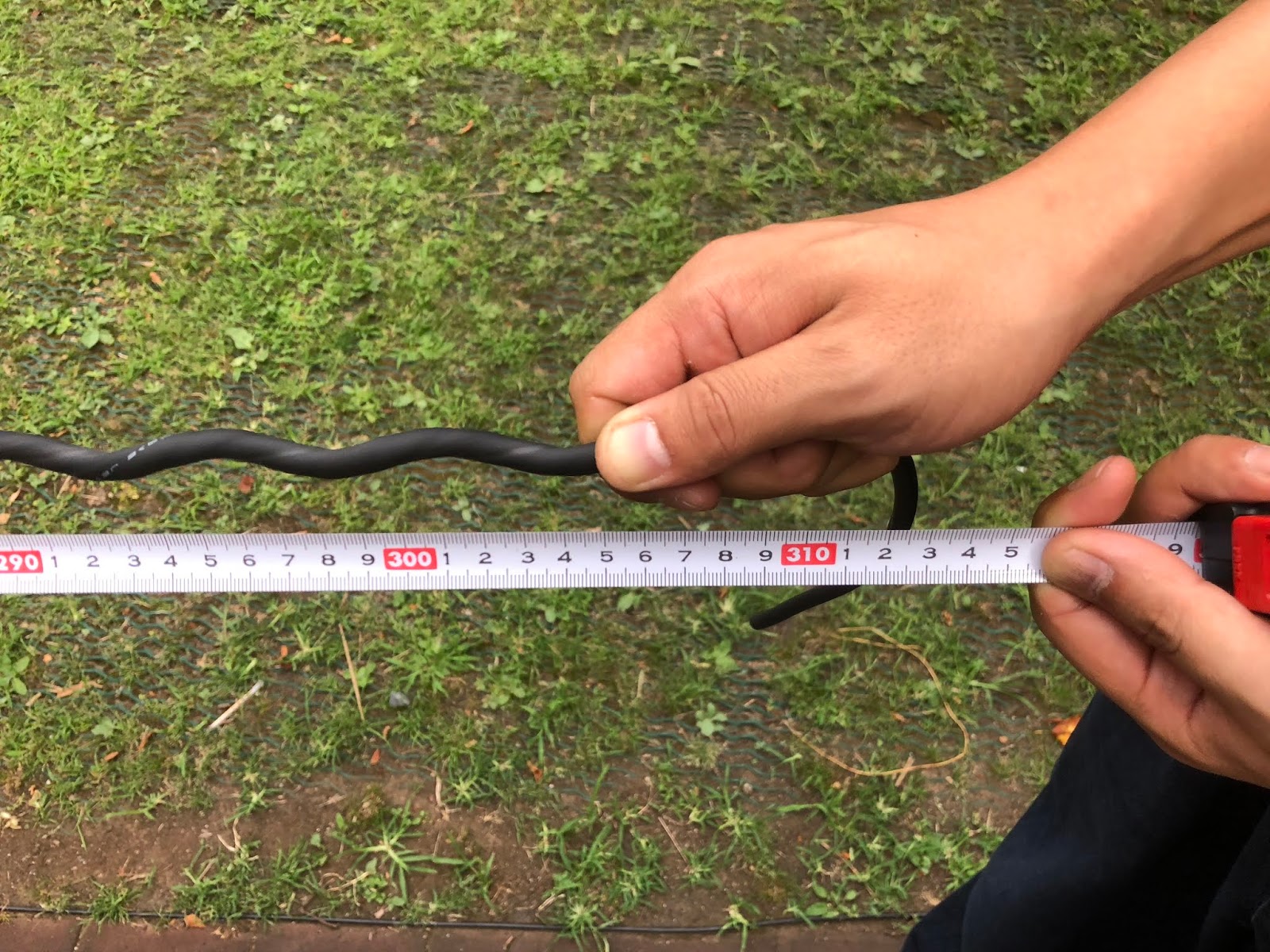

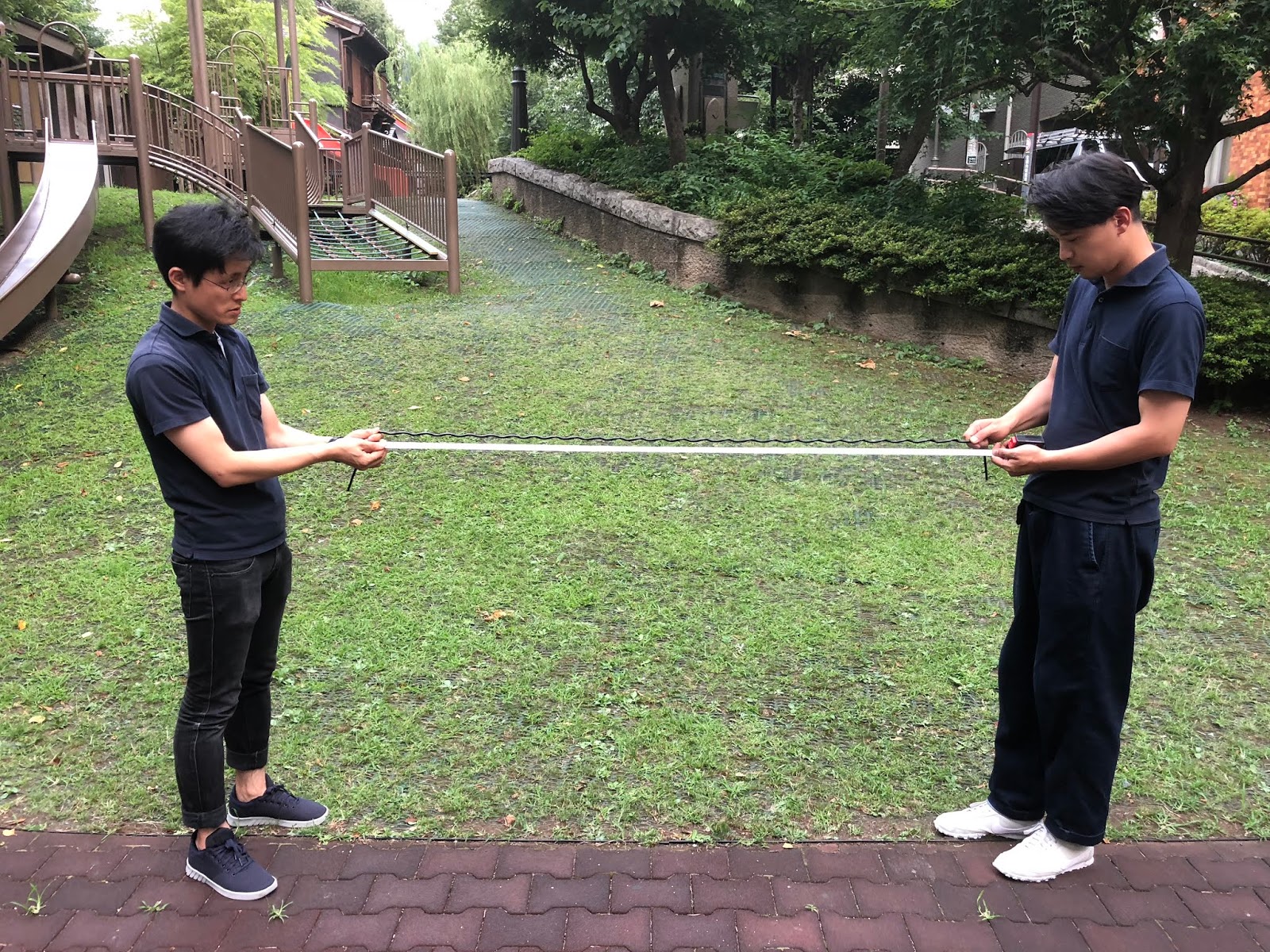

 さて、実際に引き延ばした計測結果は以下の通りです！
※人力で計測しているので多少の誤差についてはご容赦ください。

▼2芯カールコード▼


▼3芯カールコード▼


▼4芯カールコード▼


▼6芯カールコード▼


 ▼スーパーフレックスVCTF　1.25sq × 2芯▼

▼平行型カールコード　1.25sq　白▼

▼CVF-U　1.25sq × 2芯▼

まとめると以下の通りです。
手作業で測ったため、実際には最大5ｃｍ程度の誤差があると思われます。
「だいたい3～4倍くらいかな」なんて思っていたらどのサイズも5倍以上に伸びるという驚きの結果に。限界まで伸ばして使うことは通常ありえないので、使用上かなりの余裕があることが分かりました。

逆の観点から言えば、特注カールコードを製作する場合にはカール長の5倍以上の長さが必要になるということですね。



ここでまた気になる疑問。
無理やり限界まで引っ張った場合、どのくらい元通りの形状に戻るのか？
この答えについては下の画像をご覧ください。

撮影後のカールコードたち
驚くことにほとんど変化がありませんでした！
唯一、2芯カールコードだけは引っ張った際の伸び癖がわずかに残りましたが、それでも実用面に支障のない程度です。

今回紹介したカールコードはCVF-Uをのぞきすべて秋葉原の店頭在庫品で即日出荷が可能です。またCVF-Uもご依頼から2～3日程でご用意いたします。長さ違いの製作品も承りますのでお気軽にお問い合わせください。


↓お問い合わせはこちらまで↓
直売店舗　TEL：03-3253-9351　FAX：03-3253-9353
本社　TEL：03-5684-2151　FAX：03-5684-2150（24h）
 E-mail：webshop@oyaide.com

齋藤でした
