2014年5月31日土曜日

自作する方におススメ！新規取り扱い情報！！

イヤホンのリーケーブル、ギターのシールドケーブルなどなど、
自作する方におススメ！

はんだ付け作業を快適にするアイテムの取り扱いを始めました！

はんだのリールを置いて作業するのが大変！

リールを転がして落としちゃった！

なんて経験ございませんか？

そんな時はコレ!

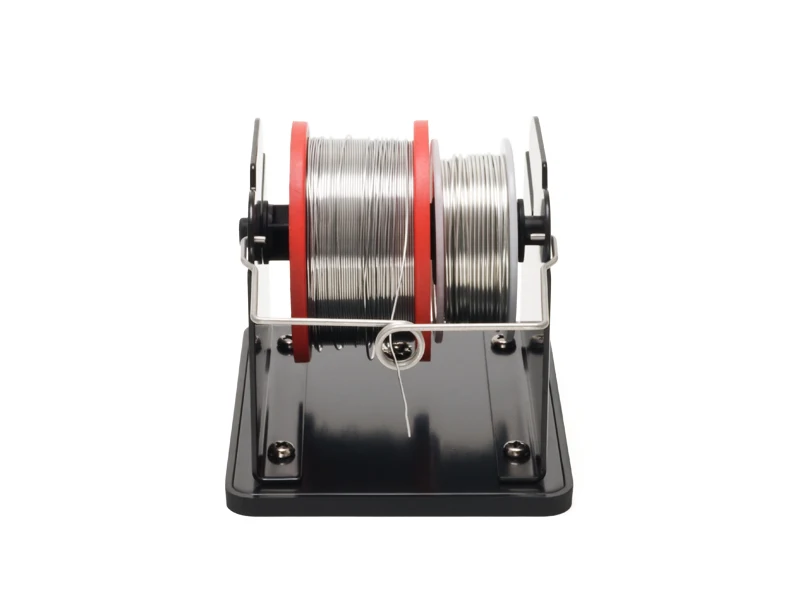

HAKKO はんだリール台　611-1

1kgまでのはんだを取り付けられて、
スムーズに引き出せます。

重量も450gありますので使用時は非常に安定しております。

さらにこんな使い方も!

サイズにもよりますが、２種類のはんだを同時に取り付けられちゃうんです！
これで作業効率アップは間違いないですね！

↓オンラインショップはこちらから↓

HAKKO はんだこて台　633-01

特殊クリーナーHAKKO 599-Bと一体化できる
はんだこて台です！

重量380gの安定した筐体が特徴。

はんだこての収まりもスムーズで
作業効率も抜群に向上します!!

しかも、599-Bは付属してるんです！

これはお得ですね！

実際にオヤイデ電気スタッフも使用してます！

↓適合型番は下記リンク先よりご確認頂けます。↓

↓オンラインショップはこちらから↓

2014年5月30日金曜日

こんなに簡単にできちゃうの?!　TV用アンテナケーブルを自作しよう！

皆様、こんにちは！

FIFA2014ワールドカップ　ブラジル大会が

あと2週間ちょっとと近づいてきて、興奮してきております。

直営店の柳沢です。

TVでワールドカップを観る時はもちろん、

TVを観る時に、これが無いと困りますよ！

っていうか、映りませんから！

そお、アンテナケーブルです!

ここのケーブルって、部屋の模様替えでTV移動しちゃって

長いのが必要だったり、逆に長すぎちゃんだったり、

上手くいかない事がありませんか？

そんな時は丁度いい長さで、自分で作っちゃえばいいじゃんって事で

今回はTV用アンテナケーブルの

作り方をご紹介しちゃいます！

今回は１mの長さで自作したいとおもいます。
まずは、使用する部材、

フジクラの衛星放送用同軸ケーブル”S-5C-FB”　(今回は長さ1ｍで作成)
両端に付けるF型プラグは東コネの”FP-5”、
それとケーブルとプラグ部分に被せる為に
1/3収縮の熱収縮チューブ "スミチューブB2(12/4)"を約5ｃｍ×2枚用意します。

それと、使用する工具ですが、ハサミとラジオペンチ。
ハサミはホーザンのヘビースニップ”N-838”、

ラジオペンチは店に昔からあるものを使いました。

（ちなみに、ラジオペンチはホーザン"P-15-150"を在庫しています）

それと、熱収縮チューブを収縮させる為に、ヒーティングガンがあればベストですが、

無ければポケトーチなどのバーナータイプのライターでもOKです！

それでは、作業を開始しましょう！
まずは同軸ケーブル”S-5C-FB”を
ヘビースニップを使って1.5ｃｍ位,被覆とシールドを剥き、ケーブルの中心導体部分を残した状態にします。

ケーブルにF型プラグの”FP-5”をはめ込みます。
この時シールドとアルミテープの間にプラグを差し込むように装着して下さい。尚、プラグに付属されたリングと熱収縮チューブは、先にケーブルに通しておきましょう。
特にリングは必ずこの時にケーブルに通しおいてください！

ケーブルに通しておいたリングとプラグを上の画像のようにまとめておきます。

この時にF型プラグの先からはみ出てしまっているケーブルの芯線部分もヘビースニップで切り落としておきましょう。

リングの突起部分をラジオペンチで挟み、
F型プラグからケーブルが抜けないように思い切りかしめます。

かしめた状態。反対側も同じように行なってください。

プラグの先端部分を残した状態で、先に通しておいた
熱収縮チューブ"スミチューブB2(12/4)"を被せます。

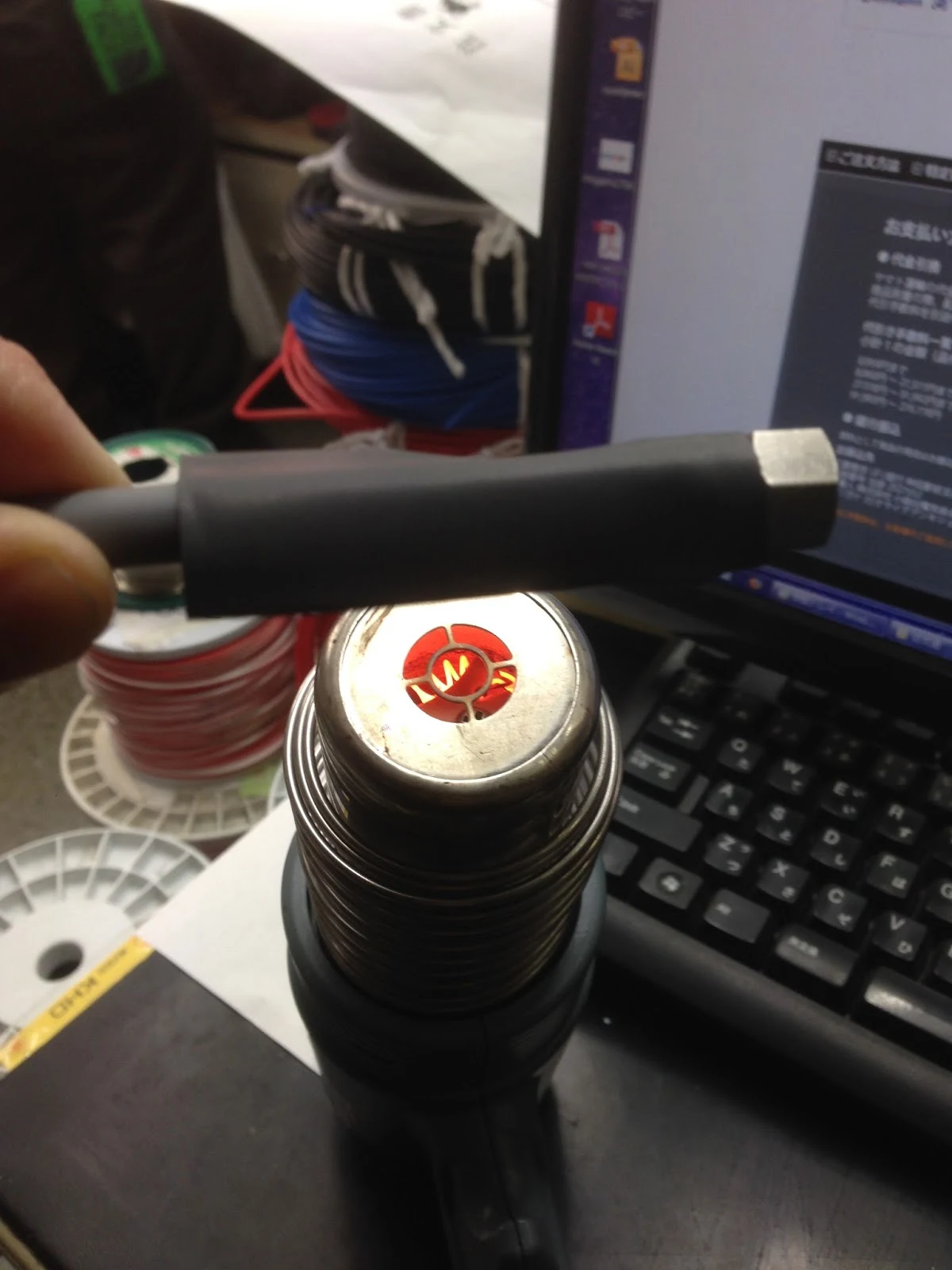

被せた熱収縮チューブをヒーティングガンを使って収縮させます。
ヒーティングガンをお持ちでなければ、ポケトーチなどのバーナータイプのライター
でもOKです。

熱収縮チューブを被せ終わるとこんな感じ。

もちろん、これを反対側もやったら........

こんな感じで完成！

作業時間は約１０分、材料費も今回は長さが１mだったのでだいたい900円位、
ハンダも使わないし、かなり簡単に出来ちゃいます。

さらに、オヤイデの純銀導体を使った同軸線

FTVS-408や

FTVS-510で
地上波はもちろんのこと、BS/CS、デジタル放送の映像・音声を
格段に向上させる事ができますよ！

ワールドカップ前のこの時期に、このようなケーブルを使って

ワンランク上のハイエンドアンテナケーブルを自作し
最高な画質、音質で日本代表を応援しませんか？

そんな訳で簡単に今回は同軸ケーブルの自作をご紹介しましたが、
自作はちょっとな～なんて方には、完成品がありますのでご安心を！

⇒完成品はこちらをクリック！

その他、ご質問等ございましたら
秋葉原直営店　柳沢まで
ご連絡くださーい！

オヤイデ電気秋葉原直営店

☎ 03-3253-9351

FAX 03-3253-9353

✉webshop@oyaide.com

2014年5月26日月曜日

透明のコーラと透明のケーブル

最近、ふと思いだしたことがありまして、
記憶が確かならば今から20年ほど前の話です。
「透明なコーラが売ってたなぁ」と。
ちょっと調べてみたら、すぐ出てきました。

「TAB-CLEAR」って名前でした。
当時は透明なコーラってふれこみだったんですけど、
飲んでみたらコーラとは似ても似つかぬ味だったと、記憶しております。
1年ほどで製造中止になったそうです。今の時代なら意外と流行ったりして。

で、You-Tubeにこんな動画がありまして、

コーラにコーヒーフレッシュ入れて、
よく振ってしばらくすると透明になるんですって！
味は知らないですけど、夏休みの自由研究にどうぞ！
だいぶ関係ない話をしましたが、
月曜日なので「週刊サンデン」です。
今週も最後までお付き合いください。

透明のコーラのお話をしましたんで、
今週はオヤイデ電気で販売している透明なケーブルのお話を。
オヤイデ電気では、何百、何千？って種類のケーブルを販売しているんですが、
その中でも透明のケーブルって少ないんですよね。

・銀メッキジュンフロンFEP単線

http://oyaide.com/catalog/catalogsearch/result/?category_id=&q=%E5%8D%98%E7%B7%9A%E3%82%B8%E3%83%A5%E3%83%B3%E3%83%95%E3%83%AD%E3%83%B3

このブログでも何度か登場している潤工社のFEP被覆銀メッキ単線です。
使用可能温度が－253～＋200℃までと幅広いのが特徴です。
在庫サイズは0.26㎜～1.0㎜まで！

0.26㎜　1m108円
0.32㎜　1m151円
0.40㎜　1m151円
0.50㎜　1m173円
0.80㎜　1m238円
1.00㎜　1m302円

・銀メッキジュンフロンFEP撚線

先ほどのジュンフロン線は単線でしたが、こちらは撚線タイプです。
撚線とは、中身が1本ではなく細い線がいっぱい入っている線のこと。
単線に比べて柔らかくしなやかです。
0.08sq～1.25sqまで在庫しております。
用途しては、最近では細い0.08sqや0.3sqはヘッドホンのリケーブルなどに、
太目の1.25sqはラジコンの配線やサバイバルゲームの電動ガン
などで使われることも多くなってきています。
電動ガンの発射速度が上がるらしいです。サバイバルゲームやられる方は、
ぜひおためしあれ！

0.08sq　1m173円
0.16sq　1m173円
0.30sq　1m280円
0.50sq　1m346円
0.75sq　1m518円
1.25sq　1m648円

・TPC‐16　16ゲージシグナルケーブル

http://oyaide.com/catalog/products/p-3016.html

audio-technica社製の車載用OFC（無酸素銅）パワーケーブルです。
耐熱温度106℃で、たいへんしなやかなケーブルですので、
車以外の用途にもご使用いただけます。

TPC-16　1m108円

・TPC-8　OFCパワーケーブル

http://oyaide.com/catalog/products/p-386.html

先ほどのTPC-16と同じくOFC（無酸素銅）ですが、サイズがかなり太くなります。
車のアーシング強化のために使われることが多いケーブル。
OFC（無酸素銅）でありながら、価格がリーズナブルで、
ケーブル自体も大変しなやかです。

TPC-8　1m691円

・H-VFF0.75sq　透明

http://oyaide.com/catalog/products/p-5062.html

家電製品になどで使われてる2本並行になってるケーブルです。
大体の製品って黒とか白なんですけど、オヤイデ電気では
透明のものも販売しております。
照明や、ちょっとしたインテリアなんかで、
透明のケーブルを使いたい時ってありません？
そんな時には、ぜひご利用ください！
スピーカーケーブルとしてもご使用いただけます。

H-VFF0.75sq　1m108円

今週は以上です。お問合せは下記まで。
TEL03‐3253‐9351

根津でした。

2014年5月22日木曜日

白と黒と灰色と。新色のご案内。

夏日になる日も多くなってきた今日この頃。
みなさま、いかがお過ごしですか？我が家は、コタツが稼働中です。
根津です。

突然ですが、白と黒って言われて、何が思いつきますか？
オセロですかね？

それともシマウマですか？

「私はVCTFです。」

ケーブル屋さんなもので。（笑）
「VCTFってなーに？」というかたは、こちらのブログをお読みください。

簡単に説明すると、

こんな感じの丸くて、中に何本かケーブルが入っているアイツです。
オフィスのテーブルタップとかで使われてたりするケーブルです。

通常売ってるのって、ホームセンターなんかでも、だいたいが灰色なんですよ。
オヤイデ電気でも、灰色のVCTFはサイズも、芯数も豊富に扱っております。
気になった方は、こちらから。

で、黒いVCTFを在庫してるところは、灰色に比べると少ないと思います。
もちろん黒もオヤイデ電気では在庫してます。
灰色より、柔軟性があって使いやすいんですよね！
在庫サイズは少ないんですけど、こちらから見てみてください！

「そんなにいっぱいケーブルあるんだから、白はないの？」
とお客様に尋ねられまして、あると思うじゃないですか？
それが、置いてなかったんですよ。（汗）
それじゃー、そんなリクエストにお応えしましょうと、在庫することにしたわけです！

やっぱり灰色や、黒って地味じゃないですか？
白いケーブルのほうが、部屋も明るい印象になると思いますし。
オヤイデ電気では、下記の9種類を在庫販売しております。
すべて100m巻で税込価格です。

0.75sqｘ2芯　9,720円

0.75sqｘ3芯　12,852円

0.75sqｘ4芯　20,088円

1.25sqｘ2芯　14,256円

1.25sqｘ3芯　19,440円

1.25sqｘ4芯　28,080円

2.0sqｘ2芯　19,440円

2.0sqｘ3芯　24,948円

2.0sqｘ4芯　31,104円

すべて在庫しております！
ご注文、お問合せは下記までお気軽に！

TEL03‐3253‐9351

根津でした。

2014年5月19日月曜日

電線の保護や、まとめる時にはカッチングダクト

週刊サンデン第38号は

星和電機の

カッチングダクト

のご紹介です。

オヤイデ電気では丈夫で扱い易いBDRタイプを常時在庫しております。

盤内配線、屋内配線を問わず、あらゆるニーズにお応えします。

ポリ塩化ビニル樹脂に添加する安定剤を脱鉛化。
通線孔の内外面に面取り加工を施したエッジレスタイプ。
　特に通信線のような絶縁被覆が薄い電線の保護に有効。

小動物等にケーブルをかじられる心配もありません。
通線孔上部に切り込みがなく、つながっていますので、長尺でもたわまず丈夫。

つながっている部分はニッパなどで簡単に切れます。
ＲｏＨＳ指令適合品。

ケーブル配線の保護として

根強い人気です！

使い勝手が良い製品です！

BDR-232

幅：20mm　高さ：30mm　長さ：2000mm

電線収納本数 IV 2sq 換算 20本

1本　税別800円

10本　税別6,500円

BDR-262

幅：25mm　高さ：60mm　長さ：2000mm

電線収納本数 IV 2sq 換算 55本

1本　税別1,300円

10本　税別10,500円

BDR-342

幅：30mm　高さ：40mm　長さ：2000mm

電線収納本数 IV 2sq 換算 40本

1本　税別1,100円

10本　税別9,500円

BDR-362

幅：30mm　高さ：60mm　長さ：2000mm

電線収納本数 IV 2sq 換算 65本

1本　税別1,300円

10本　税別11,000円

BDR-442

幅：40mm　高さ：40mm　長さ：2000mm

電線収納本数 IV 2sq 換算 55本

1本　税別1,350円

10本　税別11,000円

BDR-462

幅：40mm　高さ：60mm　長さ：2000mm

電線収納本数 IV 2sq 換算 85本

1本　税別1,450円

10本　税別12,000円

試験項目	試験方法	単位	特性	試験条件
引張降伏応力	JIS K 6740-2	MPa	38
曲げ強さ		MPa	70
衝撃強度		kJ/㎥	5	シャルピーVノッチ
荷重たわみ温度		℃	72	荷重1.8MPa
体積抵抗率		Ω・C	3.4×10¹⁴
耐電圧		kV/mm	25
密度		kg/㎥	1.59×10³
難燃性	UL-94	-	V-0
デュロメータ硬さ	JIS K7215	HDD	81
耐アルカリ性	JIS K 7114	-	異常なし	30％硫酸
デュロメータ硬さ	JIS K 7114	-	異常なし	40％水酸化ナトリウム
