2024年7月31日水曜日

一時期入荷してこなかったケーブルのその後

 パリオリンピックが始まりましたね?

見てますか?

私はあまり見れてません。

やっぱりねー、時差ですかね?

そして私自身の加齢。歳には勝てないですよね・・・。

眠くて眠くて夜中に起きてる元気がないんですよ。

ロンドンオリンピックの時は、同じぐらいの時差でも

けっこう見てた気がするんですけどね。

ロンドンは2012年か。12年も経てば老いますわな。


で、今回のパリオリンピック。競技会場を新築してるものが少ないといったことを、

ちらっと眼にしましたがどうなんでしょうか?

開会式はセーヌ川でやって、馬術なんてヴェルサイユ宮殿でやってましたね。

新しいものを建てないわけですから、当然新しい電線も必要ないわけですよね。


フランスでは日本と規格も違うでしょうけど、オリンピックのせいで電線の供給不足なんて起こらなかったのでしょうか?


ずいぶんと前置きを長く書いてしまいましたが、

オリンピックより規模は小さいものの、来年の大阪万博の影響かも?

など一部でささやかれていた、

全く入荷してこなかったケーブルたちのその後のお話を、

ちょっと書いてみようかと思います。





CV 架橋ポリエチレン絶縁ビニルシースケーブル


去年の秋ぐらいからずっと入荷して来ませんで、

結局理由はハッキリしなかったのですが、万博の建設、

某半導体メーカーの工場の建設、某地方都市の再開発などと言われていました。

そこにおこった1月1日の能登での大地震。

ようやく入荷し始めたのは、春も過ぎて暖かくなってきた頃だった気がします。


で、現状は潤沢に入荷するようになったのか?

と言いますと、

・CV2sqx3芯 308円/m

・CV3.5sqx3芯 440円/m

・CV5.5sqx3芯 649円/m

こちらの通常在庫品の3サイズは在庫がございます。


ただし、他のサイズや他の芯数は都度確認させていただきます。

大変申し訳ございませんが、在庫サイズ以外の価格は参考価格とさせていただきます。

お見積りのお問い合わせも大歓迎ですので、お気軽にお問い合わせください。




もうひとつ全然入荷してこないのが、こちら。




EM600V EEF/F 2.0㎜x2芯


お問い合わせも多くいただいておりますが、

現状納期は全く未定です。


どうしてもエコシースという方、

無駄になっちゃいますし、割高ですが3芯でしたら在庫ございます。




EM 600V EEF/F 2.0㎜x3芯 506円/m



あとは、こちら。




CVT 全サイズ


供給が不安定なこともあって、オンラインショップでは

「販売休止中」の表記にさせていただいております。

都度、在庫確認はさせていただきますので、

お探しのお客様いらっしゃいましたら、お気軽にお問い合わせください。


今回お話させていただいた商品以外でも、お探しのものがございましたら、お気軽にお問い合わせください。


TEL: 03-3253-9351

E-mail:webshop@oyaide.com


以上、根津でした。



2024年7月29日月曜日

絶縁だけじゃない!?防水まで出来るスグレモノ!!

 こんにちは!
金木です!!

今回の週刊サンデンはこちら!




今回は「防水」性能を持った商品をご紹介します!!

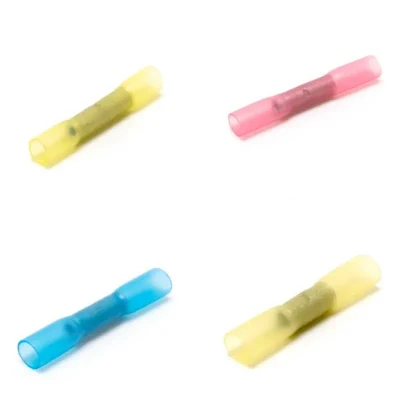

防水型圧着スリーブ


ケーブルの接合部分もこれがあれば、ばっちり防水! 接着剤付き熱収縮被覆のB形圧着スリーブです。
 熱を加える事によって内部の接着剤が溶けて収縮しケーブルをばっちり固定
自動車、ポンプ、船舶、家電品(洗濯機、厨房器)など、防水・防油・耐震・防塵などが必要なところに御使用いただけます。

使用方法はこちら



収縮させると、接着剤の量が多くはみ出してきます。
このくらい接着剤が入っていないと防水は出来ません。

サイズ
0.3sq~0.5sq用:SB2218(黄)
1.25sq用:SB1816(赤)
2.0sq用:SB1614(青)
5.5sq用:SB1210(黄)



接着剤付き熱収縮チューブ HSTTVAシリーズ



接着剤入りの熱収縮チューブです。
収縮率は50%。今回ご紹介する接着剤付き熱収縮チューブの中では比較的柔らかいので、オーディオ、ヘッドホン、イヤホンにも使用される事もあります。

サイズ:3.2mm、4.7mm、6.4mm、9.5mm、12.7mm、19.1mm、25.4mm

オンラインショップはこちら



接着剤入り熱収縮チューブ HIS-Aシリーズ



収縮率3:1の高収縮率でありながら、収縮後も高い透明度を維持!
可視性が求められる箇所での保護、絶縁、防滴、防塵に優れた接着剤付き熱収縮チューブ。
コネクターの保護、LEDテープの絶縁処理など、外観を重要視する場面において使い勝手が良い熱収縮チューブです。

3分の1収縮ですので多少の段差もしっかりカバーしてくれます。




防水型接着剤付き熱収縮チューブ ESシリーズ



二層構造、防水型、薄肉厚、半硬質防水型、接着剤付熱収縮チューブ、世界のスタンダード品。
4分の1収縮という高収縮率で、完全防水を謳うだけあり今回ご紹介する接着剤付き熱収縮チューブの中で接着剤が一番多いです。
特に自動車ハーネスの各部防水、防蝕、機械的保護、補強に使用されます。

収縮させた断面を見ると、チューブの肉厚と同じくらいか、それ以上の接着剤の層があります。

サイズ
内径5.72mm:ES1
内径7.44mm:ES2
内径10.85mm:ES3
内径17.78mm:ES4



保護・防水テープ バルコテープ



クロロムプレンゴム加硫シートに自己融着性粘着材を貼り合わせた、機械的強度に優れた保護・防水を目的としたテープです。砂塵の舞いやすい地域では、絶縁テープを砂塵から保護し、樹木の枝に触れやすいところでは、下層が傷つくのを防ぎます。 優れた保護・防水性能で水分の進入を防ぎ、絶縁破壊を防止します。
※電気絶縁には使用出来ませんのでご注意下さい。


テープですので、対象物のサイズを気にせず使用する事が出来ます。




スーパーブチルテープ(両面タイプ) No.5931



ポリエチレンネットをベースとし、両面に防水性に優れたブチルゴム系粘着剤を塗布した両面テープで、耐候性・耐水性・耐久性・低温接着性に優れます。耐久性、耐寒、耐熱にも優れ、着きにくいポリオレフィンや粗面によく着くので、住宅防水用はもとより各種防水施工の作業改善、防音その他、広くご使用いただけます。オーディオ向け防振材としても人気です。

当ブログの過去にはこんな記事もございます。

格安・吸音材の自作! ~スタジオルームをDIY~





自己融着テープ エフコテープ1号、2号


電気機器や電気工事用の絶縁材料として特に優れた融着性・作業性を有し、絶縁テープとして過去30年以上世界各国で高く評価されています。非常に剥がれにくい優れた密着性と絶縁性を持つ信頼性の高い自己融着性絶縁テープです。ケーブル末端の補修、絶縁保護、防水用として使用されます。
1号が充填剤で2号が仕上げ用となっています。また、段差が少ない箇所であれば2号のみでも問題ありません。


例えばこのように内部絶縁体が露出してしまった電源ケーブルも


エフコテープ1号で隙間を充填して


エフコテープ2号で仕上げれば、あっという間に補修完了です。

オンラインショップはこちら


防水は勿論、接着剤入り又は自己融着ですので、ガッチリ固定したい時にもオススメです!

以上!
金木でした!

~:~~:~~:~~:~~:~~:~~:~~:~~:~


秋葉原直営店に是非お越し下さい。

皆様のご来店をスタッフ一同お待ちしております。



営業時間

平日:10:00~19:00

土曜、祝日:10:00~18:00

定休日 : 日曜日



☎ 03-3253-9351 FAX 03-3253-9353


メールでのお問い合わせは、こちらのアドレスより!


✉webshop@oyaide.com



2024年7月27日土曜日

世界に一つだけ❗️オリジナルギターケーブルを作ろう🎸





こんにちは、三浦です。



突然ですが皆様!

FS-PETチューブ』

こちらの商品をご存知でしょうか?



今年の春頃より、オヤイデ電気秋葉原直営店並びにオンラインショップにて販売している商品でして、



従来通りのPETスリーブに加えて、シールド性能を有した錫メッキ銅線が編み込まれているのが特徴で、通常の錫メッキ平編線と比較して、柔軟かつ装着が容易で、なにかと使い勝手の良い商品になっています。



弊社のオンラインページには、「オリジナルのシールドケーブルを作りたい方にオススメ!」との記載がありますが実際どうなんでしょう?



という事で今回は、実際に自分だけのオリジナルギターケーブルを作成したいと思います!





今回使用する部材料はこちら。


BELDEN 9497

FS-PETチューブ 6mm

PETチューブ 1/4

ProAudition AS-106



メインで使用するケーブルは、ベルデンの9497を採用しました。

FS-PETを使用すれば、ラインケーブルでなくとも自由にケーブルを選定する事が可能なのは素敵ですね!



今回はスピーカーケーブルである9497を使用しますが、他にも内部配線材として頻繁に使用されるmogami2514や、4N純銀単線なんかも、FS-PETを使用する事でギターケーブルに大変身!夢が広がるぅ!



では作っていきますが、作り方は至極簡単です。

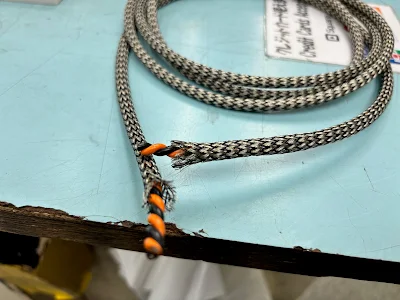

ケーブルにFS-PETチューブを通します。



②FS-PETチューブの上から、さらにPETチューブを通します。

(※FS-PETチューブは見た目の通り、同通部が丸出しですので、上からしっかり絶縁してやりましょう)



ケーブルのブッシングを通します。



はんだづけをします。



完成!



かなりお手軽に作成できる事がお分かりいただけたかと思います。



またPET素材を編み込んである為、開口部の伸縮性に優れていますので、アッセンブリ済みのケーブルに後から装着する事も容易です。



今回はFS-PETチューブをそのままプラグにはんだづけしましたが、とあるテープを使用する事でシールド効果を得る事も出来ます。

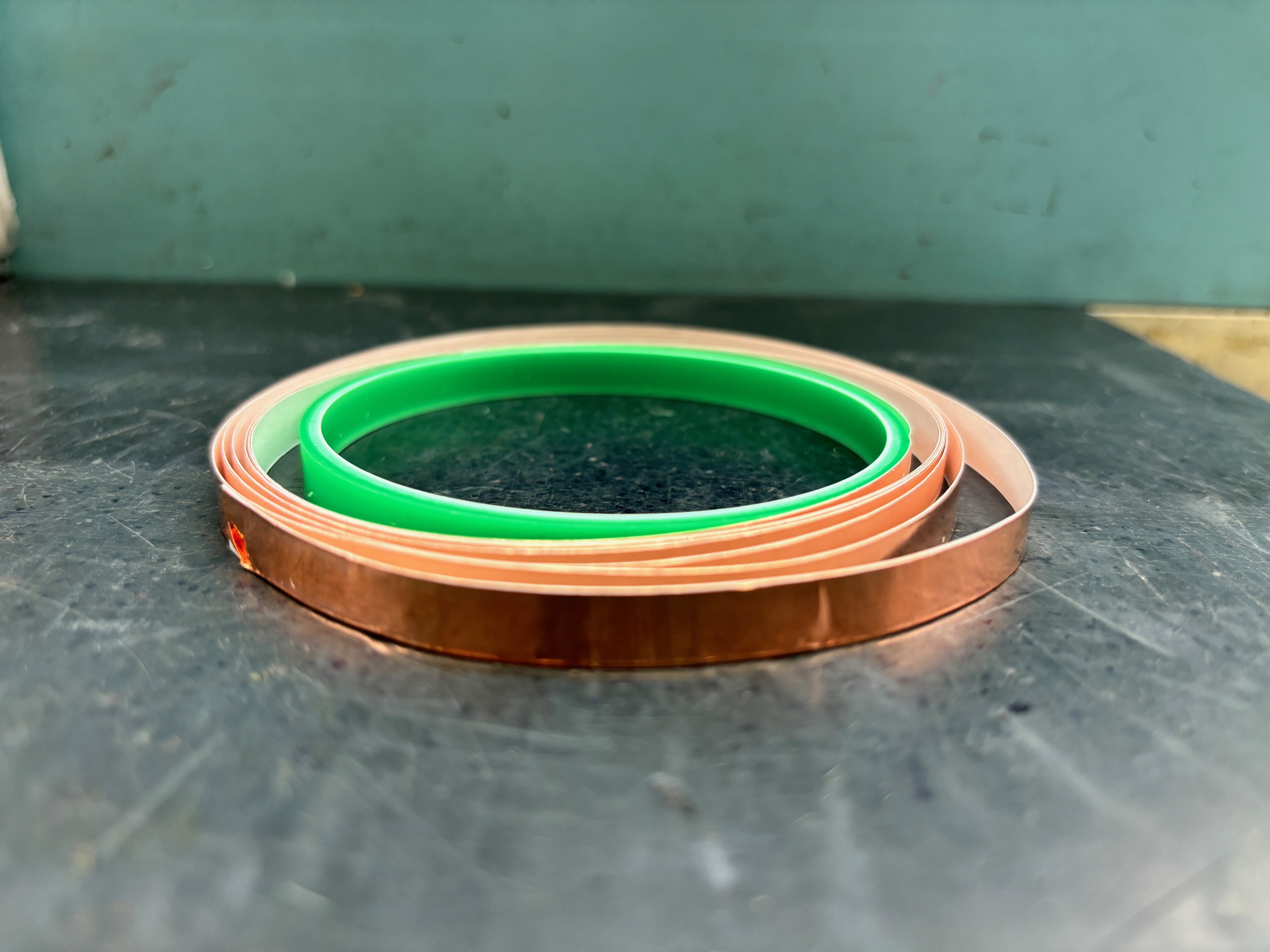

それがこちらの『導電性銅箔テープ』




このテープのなにが特徴かと申しますと、テープの裏表どちらも導通するという点です。



ということで、この様にFS-PETチューブに巻きつけた上にプラグをかしめることで、簡単に導通させる事も可能です。(テープとプラグかしめ部にはんだを流し込んで使用する事をおすすめします)

または、かしめた上からテープを巻きつけて同通させる事が出来ます。



少し脱線しますが、パワーケーブルのシールド用途としても使用する事が可能でして、こちらも作ってみました!

アース性能の保証は致しかねます。接地用途としてではなく、あくまでシールドとしてご使用下さい。



こちらで使用したFS-PETは両端ともグランドに落とさず、切り落として作成しましたが、それでもはっきりとノイズが減少!シールド効果を得る事が出来ました。



最後に、現状在庫しているFS-PETのサイズは、6mmと10mmのみになりますが、実は他のサイズも見積可能で御座います。

店頭には他サイズのサンプルもありますので、是非お声掛け頂ければと思います!




いかがでしたか?

自作ッカーの癖に突き刺さる新アイテム『FS-PETチューブ』。

アイデア次第で様々な用途に使用できるかと思います。



ぜひお試しください!

以上!

三浦でした〜


~:~~:~~:~~:~~:~~:~~:~~:~~:~


秋葉原直営店に是非お越し下さい。

皆様のご来店をスタッフ一同お待ちしております。



営業時間:10:00~19:00

 土・祝 10:00~18:00

定休日 : 日曜日(年末年始)


☎ 03-3253-9351 FAX 03-3253-9353

2024年7月23日火曜日

夏休みシーズン到来!今年は「クリップモーター」を作りました!!

 こんにちは!
金木です!

今回はこちら!


夏休みシーズンが到来しましたので!
今年の自由工作はクリップモーターを作っていきます!!

クリップモーターに必要な物と言えばコイル!
そうです!エナメル線が必要なのです!

⇩という事で、まずはエナメル線のご紹介⇩
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

ポリウレタン銅線 UEW


ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。
モーター巻き替え、ミニモーター、電子機器用コイル、計器用小型コイル、超小型センサーなどのリレー配線などに使われます。被覆を剥離せず直接はんだ付けできます。
簡単な工作に使われるエナメル線は、ほぼUEWと言っても、過言ではないでしょう。

サイズは0.025mm~1.0mmまで。

と用途に合った量をご用意しております。

販売単位からオンラインショップページに行く事が出来ます。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

用意するもの



UEW(今回は0.7mmを使用しました。)
クリップ(被覆のついていないタイプ)
紙やすり
単三電池
テープ(セロハンテープで大丈夫です。)



それと忘れてはいけないのが磁石
今回は4年前のスズメッキ線を使ってコイルトレインを作ってみた。」にて使用したネオジウム磁石を再び使用します。

⇩作り方⇩

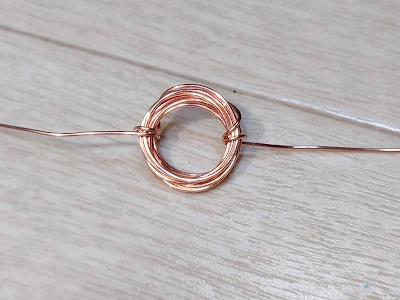

まずはUEWを単三電池に10回くらい巻き付け、コイルを作ります。



巻き付けたら両端を内側を通して、コイルに2回ずつ巻き付けます。



そうするとこのような形になります。
端に伸びている線がどれだけ左右で均等になっているかが、きちんと回す為のポイントですので出来るだけ真っ直ぐにして下さい。
因みに私は画像のとおり最初ボコボコだったので後で苦労しました。



紙やすりで片方は全部被覆を剥がし、もう片方は半分だけ剥がします。
これでコイルの完成です!!



クリップの端を伸ばします。



クリップを単三電池の両極にテープで固定し、ネオジウム磁石を単三電池の真ん中にくっつけます。



クリップにコイルを通せば、あら不思議。
コイルに電流が流れてモーターの完成です!!
※クリップが熱を持つ場合がありますので、持つ際はお気をつけ下さい。


回してみると、結構面白くて回るコイルモーターをずっと見ていました(笑)。
簡単に作れて、モーターの原理を学ぶ切っ掛けにもなりますので、今年の夏の自由研究にいかがでしょうか?


以上!
金木でした!

~:~~:~~:~~:~~:~~:~~:~~:~~:~
