あると便利！簡単延長ケーブルの作り方！(電源編)

皆さん、こんにちは！
産業系の電材にスポットを当てたブログ、週刊サンデン。

今回は、いつもと趣向を変えて、
電源用延長ケーブルの自作です。

週刊サンデン以外のオーディオ系のブログなんかでは
よく出てくる電源ケーブルの自作ですが、
ここでは、そういった、嗜好品的なこだわりのある物では無く、
日常的にあると便利な電源延長ケーブルを自作していきたいと思います。

まず、自作する事の良い点は、

●好みの長さにできる。
●好みのパーツで組み合わせられる。
●一流メーカーの製品を使用しても、完成品に比べてコストを抑えられる。（当店比）

など、が挙げられます。
特に、電源系の自作はハンダ付けの必要もありませんし、
使用する工具も、最低限プラスのドライバーと
よく切れるハサミ、又はカッターがあれば
初心者の方でも、比較的、簡単に自作ができると思います。

因みに、今回は
切れ味がよく先端が細い為、
自作ケーブルなどの工作に最適なハサミ、ヘビースニップ(ホーザン)と
1本で2サイズ使える便利なドライバーD-44(ホーザン)を使いました。

ヘビースニップ(ホーザン)

D-44(ホーザン)さらに、電線とプラグ、コネクターの接地をしっかり固定する為、
圧着端子を使います。
この端子は圧着するのに専用の工具が必要になりますので、
今回は、圧着工具NH-1(ニチフ)を使用します。

NH-1(ニチフ)

《自作開始！》

電線はH-VFF0.75sq　透明（田中電線）

透明の平行線ですので、目立たない箇所の配線に最適な電線です。

プラグ(画像左)は首が180度稼働するWH4021、

コネクターはWH4615（右）

（ともにPanasonic製)

今回は電線の接地をしっかりさせる為に、

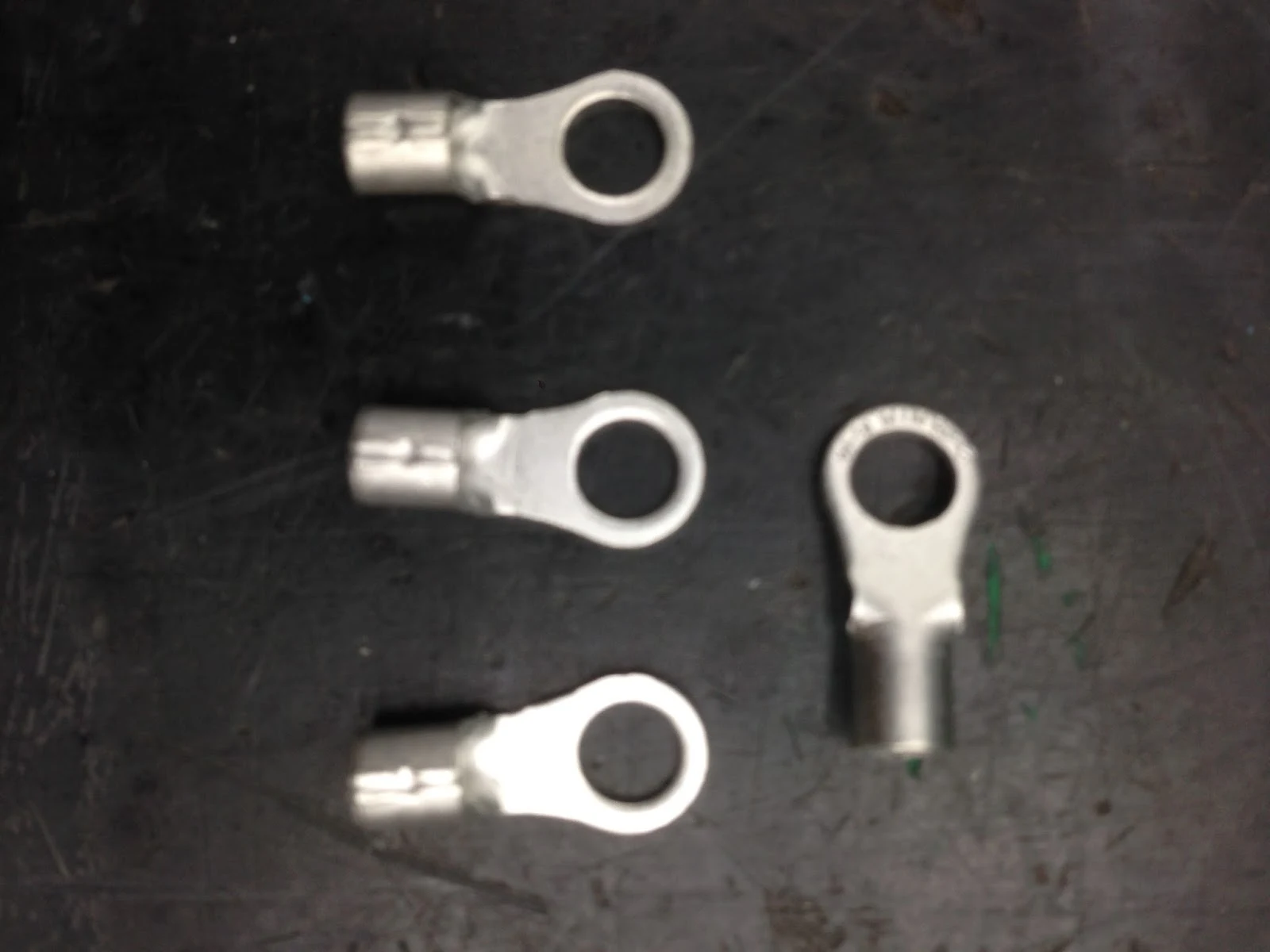

圧着端子はR1.25-4(ニチフ)を使用します。

まずはケーブルを真ん中で裂くように二つに割ってください。

その後、ハサミを使って絶縁被覆(透明)を片方づつストリップします。

※電線のストリップ長は各端子によって異なります。

今回は約5mmストリップしました。

絶縁被覆をストリップした電線を圧着端子に挿入します。

圧着工具を使って、端子とケーブルをかしめます。

圧着端子がR1.25ｰ4なので、

圧着工具の1.25の部分に挟んでかしめてください。

かしめるとこんな感じです。

次にプラグのフタを外し、中を開きます。

圧着端子の付いた電線を、

画像のようにプラグに固定します。

あとは、外したフタを閉め、ネジ止めすれば作業終了です。

もちろん、反対のコネクター側も同じようにしてください。

完成！

作業時間15分、コストも今回は長さ2mで作って、

材料費だけならだいたい500円位で作れました。

この延長ケーブルを自作する最大のメリットは何といっても

好みの長さに作る事ができる事でしょう。

長さが自由なら、必要な所にもドンピシャ！

見た目にもスマートに出来上がります！

それと、圧着工具を持っていないという方は、

圧着端子を使わず、プラグ、コネクターのネジに

電線を撚ってネジの下に入れて固定するやり方でもできます。

その際には、2本の導線が接触しないように！

電線同士が接触するとショートしてしまいます。

安全面を考えれば、圧着工具を使用したほうがベターでしょう。

それでは、また！

柳沢でした。
