【DIY講座】USB PDトリガーケーブルを自作する！【イージーモード】

　急速充電器さえあれば、様々な機器に電源供給可能となります。

USB PDトリガーケーブルとは、Power Delivery対応のUSB-Cポートから5V~20Vまで電源を引っ張り出すことができる超優れもの。
最大5Aまで供給可能なので、ノートPCやDC電源のオーディオ機器などもUSBケーブルで電源供給できちゃいます。

※USB PDトリガーケーブルについて詳しく知りたい方は下記ブログをどうぞ！
【未来のスタンダード】”USB PDトリガーケーブル”ってご存じですか？【最大20Vまで出力可能】
http://oyaideshop.blogspot.com/2020/01/usb.html



当ブログでは簡単な自作方法をご紹介！

デカい・重い・邪魔の3拍子揃ったアダプター類とおさらばしましょう。

今回使うパーツはこちら！

USB PDトリガーコネクター　￥440(税込)
https://shop.oyaide.com/products-usb-pd-trigger.html
今回は9V仕様で作りますが、どの電圧でも作業手順は変わりません。

DC-3398LL 90cm　￥1,936(税込)
https://shop.oyaide.com/products/dc3398ll.html
楽器用として販売していますが、オーディオ用にも絶大な効果を発揮します。

後はハンダ付けに必要な工具を適宜ご用意ください。

あると便利なやつ


　作業開始！　


USB PDトリガーコネクターを準備します。今回はこの3点のみを使用します。

・USB-Cコネクタ本体
・カバー
・ブッシング
あとはDC-3398LLを用意するだけ！

アダプターについてるケーブルは大体2m前後が多いので、ケーブルは長い方が使い勝手よい気がします。
まずはDC-3398のDCプラグを切り落とします。
ケーブルにカバーを通しておきます。
今回は9Vで作ります。出荷時は緑色のシールが目印です。
・5V：白
・9V：緑
・12V：青
・15V：黄
・20V：赤
はんだ付けの準備を行います。
バイスなどで固定しても良いですが、部品固定と放熱を兼用するヒートクリップがあると更に便利です。

基板に予備はんだを行います。
はんだ量は画像を参考に、あまり盛り過ぎないよう注意します。

DC-3398LL(電線)側も予備はんだを行います。
白・黒それぞれ約2mm剥き出し、はんだを適量吸わせてください。

予備はんだ量は「撚り線の中まではんだが浸透していること」を目安にしてください。導体は長めに剥き出し、予備はんだを行った後に露出長を調整すると綺麗に仕上がります。

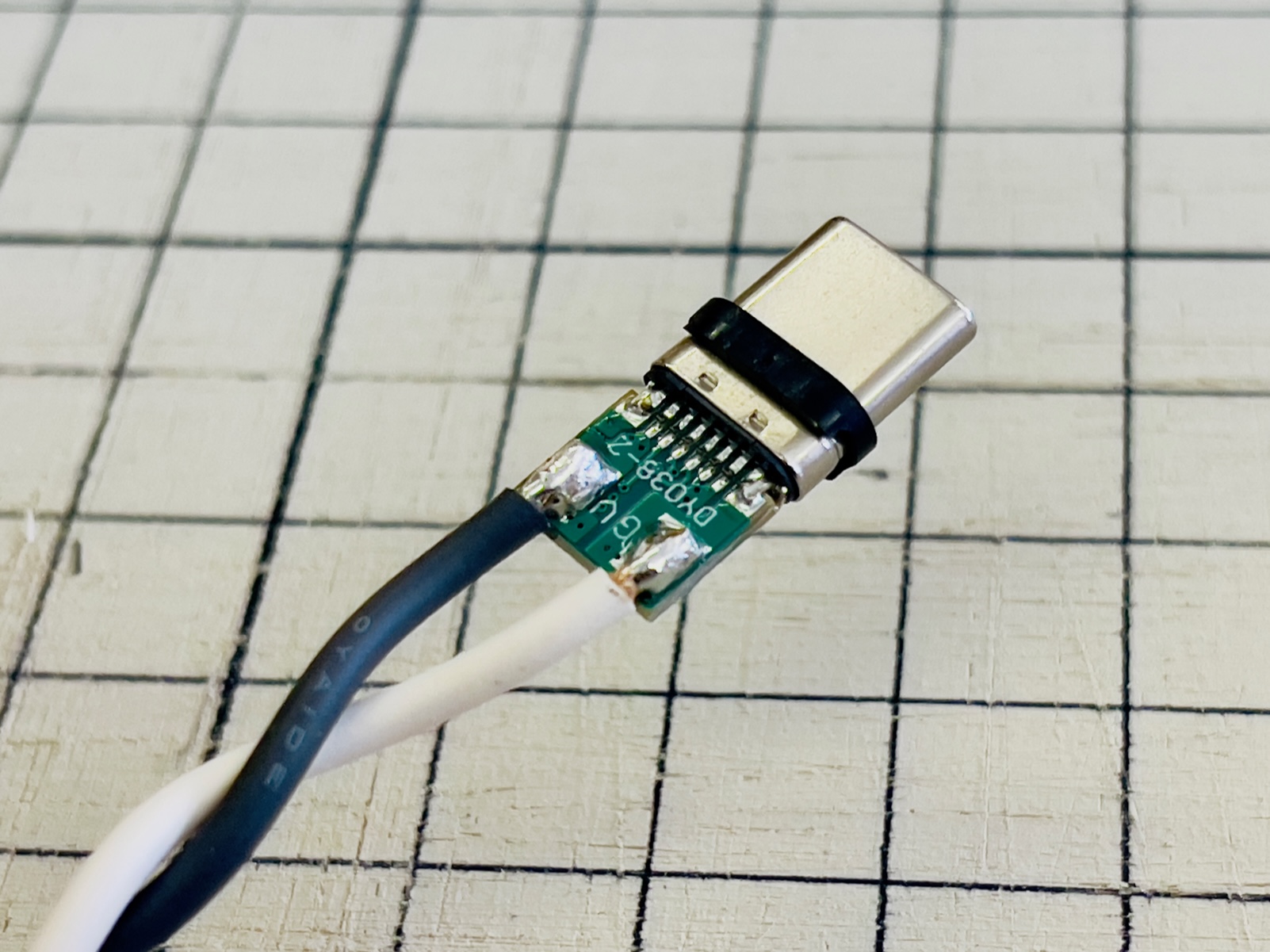

はんだ付けを行います。
【センタープラス仕様】
G(-)：黒
V(+)：白(センター)
【センターマイナス仕様　※画像通り】
G(-)：白
V(+)：黒
本体ブッシュをUSB-Cコネクタに取り付けます。
最後にカバーを本体ブッシュまで挿しこめば・・・

完成！！
USB-C側を2箇所はんだ付けすれば良いので、かなり難易度低いと思います。

【おまけ】


極性を入れ替えればセンタープラス仕様も作れます。使用する機器の極性は必ず確認しておきましょう。

見た目のアレンジ方法として、収縮チューブなどで保護することもできます。画像は「HIS-A-9/3-CL透明」を使用しています。HIS-A-9/3-CLは防水効果もあるので耐久性も稼げます。
他には接着剤やホットボンドを充填することで耐久性を上げることができます。※画像はUSB-C自作ブログより転用
極性を誤って電源供給した場合、機器が破損する恐れがあります。絶対に間違えないようにテプラやチューブなどで識別できるようにしておくと便利です。

他にもNRF-005TやMWA-010Tを巻いてノイズ対策＆音質改善を施したり、3398-16TW+DC-2.5Gで2.5mm仕様のDCケーブルを作ったりと、USB PDトリガーケーブルが使えるシチュエーションは多岐に渡ります！

さいごに・・・

電気に詳しい人なら「便利だけど、スイッチングノイズが入っちゃうんじゃないの？」と思った方もいらっしゃるはず。もちろんスイッチングノイズは絶対に混入してしまうものなので、機器によっては対策が必要になるケースもあります。（特に楽器エフェクター系）


・Petit Tank(画像左)
https://shop.oyaide.com/products-petit-tank.html

・Petit Susie(画像右)
https://shop.oyaide.com/products-petit-susie.html

そんな時は同時に取り扱い開始した「FX-AUDIO-」の製品を使用すると劇的にS/Nが改善します。USB PDトリガーケーブルのみならず純正アダプターの高音質化にも寄与しますので、こちらも併せてご検討ください！


以上、原田でした～。




投稿者 時刻: 12 件のコメント:
ラベル: , , , , , , , , ,

【未来のスタンダード】”USB PDトリガーケーブル”ってご存じですか？【最大20Vまで出力可能】

USB PDトリガーケーブル用の自作コネクター、ついに販売開始！

1個\440(税込) ※価格は各電圧共通です。
【商品ページはコチラ】

USB PDトリガーケーブルとは？

USB PowerDelivery(PD)対応のUSB-C急速充電器と接続することで、任意の電圧を取り出すことができるケーブルです。USB-PD対応充電器やPD対応USB-Cポート(Thunderbolt3/4）がついたWindows/Macがあれば、5V以外の電圧もUSBポートから給電できちゃいます。

【高速充電に対応したUSB-C急速充電器】※一部メーカーのみピックアップ
●Anker　※一部型番、12V出力のみ非対応
●CIO

【高速充電に対応したMac製品】
※Windowsの場合、PD対応USB-CポートまたはThunderbolt3/4ポートがあれば対応しています。

ご使用になる前に

【USB PD規格とは？】

USB Power Delivery(PD)規格とは、USB規格の1つで、USBポートを経由してデバイス間の充電や電力供給を効率的かつ高速に行うことができる規格です。
USB PD規格は通常の5V電源のみならず、最大20Vまでの供給できるよう規格化されています。
5V以上の電圧を出力する場合、このUSB PDトリガーコネクターを使用することで、USB-Cポートから指定した電圧を取り出すことができる優れものです。

こんな方にオススメ！

  • いつの間にか増えてる充電器。USB PD対応の充電器があれば、PDトリガーケーブルを交換するだけで各電圧に対応できます。
  • 近年オーディオ界隈で話題になっているGaN充電器と組み合わせることで、アダプターの音質改善に。
  • 楽器エフェクター用のDC電源にも。PDトリガーケーブルで3～5Aまで供給できるので、大型マルチエフェクターなども駆動可能に。

【オーディオ用USB PDトリガーケーブルの自作例】

3398-16TW+DC-2.1Gを使用したDCケーブル

USBトリガーケーブルを使えば、アダプター部分もグレードアップできる！

オーディオ業界では定番になりつつある「GaN搭載USB急速充電器」と組み合わせることで更なる高品質化を実現します。

GaN搭載USB充電器がオーディオにも優れているとされてる理由は、、、

GaN(窒化ガリウム)パワー半導体は従来のスイッチング（Si,SiC)電源よりも高速スイッチングが可能なので、スイッチング損失を抑えるだけでなく、EMI（電磁干渉）ノイズを低減することができます。トランス式のようなリニアな特性は出ませんが、従来のスイッチング電源よりも滑らかな直線を描くことが可能なので、「トランス的な音質に近づきながら、スイッチング電源の利便性を持つ」という点が評価されている理由です。

一般的なGaN搭載USB充電器(100W)では下記に対応しています。
  • 5V：最大3A
  • 9V：最大3A
  • 12V：最大3A
  • 15V：最大3A
  • 20V：最大5A
※出力レベルは充電器のW数に依存します。詳しくはお使いの充電器の仕様をご確認ください。

諸注意

  • USB PDトリガーコネクタの最大出力アンペア数は「5A」となります。
  • ご使用の際は接続する機器の動作電圧と極性をご確認ください。
  • 実際に供給できる最大電力は、USB PD出力側（充電器やUSB-C/Thunderbolt端子）に依存します。詳しくは使用する機器の仕様をご確認ください。
  • 使用する充電器によっては出力できない電圧が存在する場合があります。使用する充電器の仕様を必ずご確認ください。
  • 充電器の仕様によって、USBコネクタを複数接続すると5V出力になる場合がございます。
  • 電線の許容電流を超えて使用した場合、電線が発熱し、最悪破損や事故に繋がる可能性がございます。安全に配慮し、適切な電線を選定してください。
  • 主にスイッチング電源を用いることになるため、スイッチング駆動時のノイズ量は充電器や機器側に依存します。
  • 機器が要求する電圧/電流を取り出せない場合、安全回路が作動し、接続が自動的に切断される場合があります。
  • 使用電力をよくご確認の上、安全に配慮してご使用ください。
  • 電線の選定やはんだづけ技術に加え、USB PD規格に対する知識、電流量や極性などの電源情報を確認する必要があるため、PDトリガーケーブルの自作には電気的な知識が必要となります。
  • 機器によって破損や事故を招く可能性があります。本製品を用いた破損や事故について、弊社は一切の責任を負いません。機器の仕様をよくご確認の上、自己責任でご利用ください。
  • もし電線の選定や自作方法に不安がある場合、オヤイデ電気までお気軽にお問合せください。
USBコネクタの外観では電圧の判別ができませんので、
このようなUSBチェッカーを持っていると便利です。

諸注意を見て分かる通り、求められる知識レベルは非常に高いと思います。

しかし基本的なことを理解できれば自作難易度は超簡単！
別途、自作ガイドとしてDIYブログを作成してますので、併せてご確認ください！

【DIY講座】USB PDトリガーケーブルを自作する！【イージーモード】
https://oyaideshop.blogspot.com/2023/07/diyusb-pd.html


以上、原田でした。


投稿者 時刻: 12 件のコメント:
ラベル: , , , , , , , , ,

【ツイスト加工】ツイストピッチとは？【ピッチ何ｍｍ】

以前、週刊サンデンで

【様々な】ツイスト線、ご用意しています。【組み合わせ】

というのを書かせて頂いたのですが、今回は、ほんの少し深く突っ込んでみようと思います。続編と思って下さい。皆様、ごきげんよう、丸山です。

ツイスト線と言えば、画像の様な物を想像すると思います。

ケーブルが撚り合わさっているケーブルですね。

ご注文時、「〇〇というケーブルの太さ〇〇sqの物を〇色と〇色で」というだけでは終わらないのです。

ツイスト線には『撚り方向』：右撚り（＝S撚り）と 左寄り（＝Z撚り）があります。

※通常在庫品の多くは右撚り（S撚り）ですが、ご希望頂ければ左撚り（Z撚り）も製作可能です。

その為、ご注文の際

「〇〇というケーブルの太さ〇〇sqの物を〇色と〇色で〇撚り」となります。

今まで、オンラインショップページでは、

ケーブルの種類、サイズ、ケーブルの色、撚り合わせ方向をお選び頂けました。


この度、ショッピングページから【任意】ではありますが、
ツイストの撚りピッチ幅
の指定が出来る様になりました！
今までは、オンラインショップで手続きをすると、最後のコメント欄に撚りピッチ幅を記入する必要があったのですが、ショッピングページで済ます事が出来、大変便利になりました。

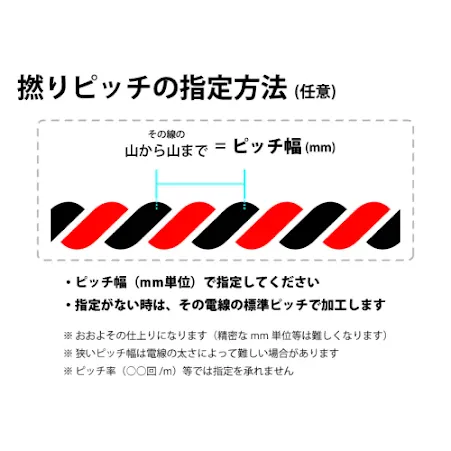

撚りピッチとは？
・画像をご覧ください。線の山から山までの幅がピッチ幅となります。
その為、お手元のツイスト線のピッチ幅が分からないという時は、画像の様に山から山の幅を測るだけですので安心です。

撚りピッチを指定しなければどうなるの？

・電線の標準ピッチで加工致します。（層心径の約20倍以下になります。）
※層心径とは？
撚り線または線心より合せにおいて、その層に含まれる線心の中心を連ねる円の直径。

撚りピッチの数値の指定は無いけれど、出来るだけキツく/緩くしたい時は？
・都度、ご連絡頂ければ、ご対応させて頂きます。
大変、お手数ではありますが、オンラインショップの場合、コメント欄に記入お願い致します。

納期は？
・受注製作となる為、標準3～4週間となります。
※状況により都度連絡させて頂きます。

ツイスト線のメリットは？
・ツイストする事でノイズの影響を受けにくく、作業面でもバラつかない為、手間が省け、見た目もスッキリ
多くは要らないという方へ
ツイスト線の切り売りもございます。
店頭在庫品は

全9種となっています。

ツイスト線は加工前と比べて約 5％ ～ 最大10％ 程度短くなります。この減少幅はピッチによっても多少前後します。また、サイズが大きくなるほどツイストした際に全長が短くなってしまう点もご注意下さい。

最後に、加工のページには、どの様にアクセスをするか？

オンラインショップページの【産業電線】というところにカーソルを持っていくと
カテゴリーが開くので【リボン・ツイスト・フラットケーブル】をクリックして下さい。

カーソルを少し下にスクロールすると加工のカテゴリーが出て来ます。
お好みの加工の所をクリックして進んで頂くだけとなります。

検索窓に「ツイスト加工」と入力すると、すぐアクセス出来ます。

今回の週刊サンデンを機会に、『ツイスト加工』のご注文お待ちしております。


以上、丸山でした。

 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

秋葉原直営店に是非お越し下さい。

皆様のご来店をスタッフ一同お待ちしております。


【7月・営業時間のお知らせ】
OPEN：10:00
CLOSE：19:00（土曜・祝日は18時閉店）
定休日：日曜

15時までの注文で即日発送も可能です。（在庫要確認・土曜祝日は14時最終受付。）
在庫品内外問わず、お客様のご要望に沿って御見積差し上げます。
投稿者 時刻: 0 件のコメント:
ラベル: ,

2023年7月29日土曜日

猛暑の7月の入荷情報です

 去年もこんなに暑かったですか？

今年は特に暑くないですか？

お盆ぐらいまでこの暑さは続くそうですね・・・。

そんな暑かった7月もあと2日で終わり。

しばらく欠品していた商品も色々と入荷してきましたので、

涼しい部屋でポチッとお願いいたします。


まずはオーディオ関係の商品から。




BP-208GG　金メッキ波型バナナプラグ　770円


オヤイデで過去一売れているバナナプラグ。

しばらく欠品してましたが昨日再入荷しました。





BI-202BKPLG　スピーカーターミナル　1,540円


こちらも昨日入荷しました!







フォノ5ピンソケット　DJ-155SBCG　1,540円


自作用フォノ5ピンソケット。

オヤイデ電気のPA-2075V2にはサイズの都合で使用できませんので、

ご注意ください！






LEMO‐RCA変換アダプター　14,300円


マークレビンソンファン御用達の変換プラグ！




FTVS-910　5N純銀110Ωデジタルケーブル　15,950円


5N純銀を使用したデジタルケーブル！




続きまして、楽器系のアイテムです。





1本だけ在庫ございます！





L-Lのパッチケーブルは他の長さも在庫ございます。

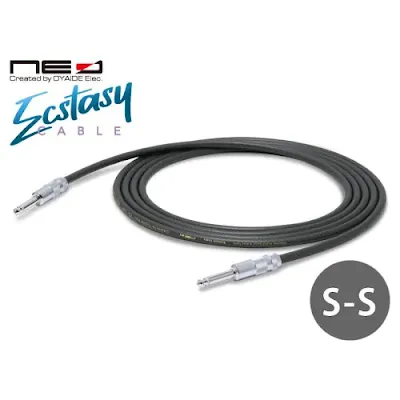

7mが入荷しまして、S-Sは全ての長さ在庫ございます。
