週刊サンデン第35号は

鉄バインド線0.9mm

のご紹介です。
写真では分かりにくいですが「なまし鉄」0.9mm単線に
厚さ約0.3mmの黒色PVC被覆があり、
仕上り外形は約1.5mmです。

電線のほとんどは導体は銅（銀もあります）ですが、

「鉄」

というところがポイントです。

鉄は銅に比べて電気抵抗が大きいのですが、引っぱり強度は高いので、
配線を乱暴に扱わなければならない現場の配線としても使用されます。

架空配電線等の結束や固定にも使用されます。
つまり、電線を碍子（がいし・下記写真の白いやつ）にくくり付ける時に使用されます。

元来は、工事用の針金で、絶縁の為にビニールが巻いてあります。
針金でので使い勝手は宜しく、
例えば２本同時に縒る事によって、その強度も増します。
簡単なものならワイヤー代わりにもなりますし、
引っ掛けてストッパー代わりに使用することも出来ます。
使い方は色々です！

オヤイデ電気では、0.9mmを常時在庫しております。

1m単位で切り売りしておりまして、


安いです。


他に1.2mm、1.6mm、2.0mmもあり、取寄せ可能です。
被覆は黒以外もございます。

お問い合わせは
TEL:03-3253-9351
FAX:03-3253-9353
まで。


 宜しくお願い致します。

【週刊サンデン】　目次はこちらから　【毎週"月曜"更新】


佐々木でした。


投稿者 時刻: 0 件のコメント:
ラベル: ,

2014年4月25日金曜日

OCB-1の作り方。

最近にわかに自転車がブームなオヤイデ電気店舗の横山です。おはようござます。
さて、今週末からGWキャンペーンと題しまして、
いろいろと普段取り扱わない商品を販売するんです。
（詳細はこちら）
と言う訳でその1つ、オヤイデ電気の永久欠番アイテム!OCB-1が
セール中限定10個!!!
自分でカスタム出来ちゃうんです！ﾊﾞﾘﾔﾊﾞｲ!!!(古い・・・)

えーでも難しいんでしょう？作ったことないもの…いえいえそうでも無いっす。
ってな訳でそんな自分カスタマイズなOCB-1の作り方をざっくり紹介してみます。

今回販売するのはお客様ご自身でコンセント・ケーブル・プラグと選択して頂いてくので
あくまで作り方、特に電線のつなげ方ってところにフォーカスしていきます。

では早速。

まず最初に電源プラグを取り付けます。
電源プラグのハウジングのネジ、電極側のネジを外します。
ハウジングをケーブルに通します。

※写真撮り忘れた為、前半と後半でプラグとケーブルが変わってます。すみません!!!

 先端からおおよそ4cmくらいケーブル外装を剥いて中の芯線を露出します。
　　　

 この際太めのケーブルを使う場合、写真で使用しているケーブルストリッパー、
YS-101がものすごく綺麗かつ簡単にケーブルを剥く事が出来てお勧めです！

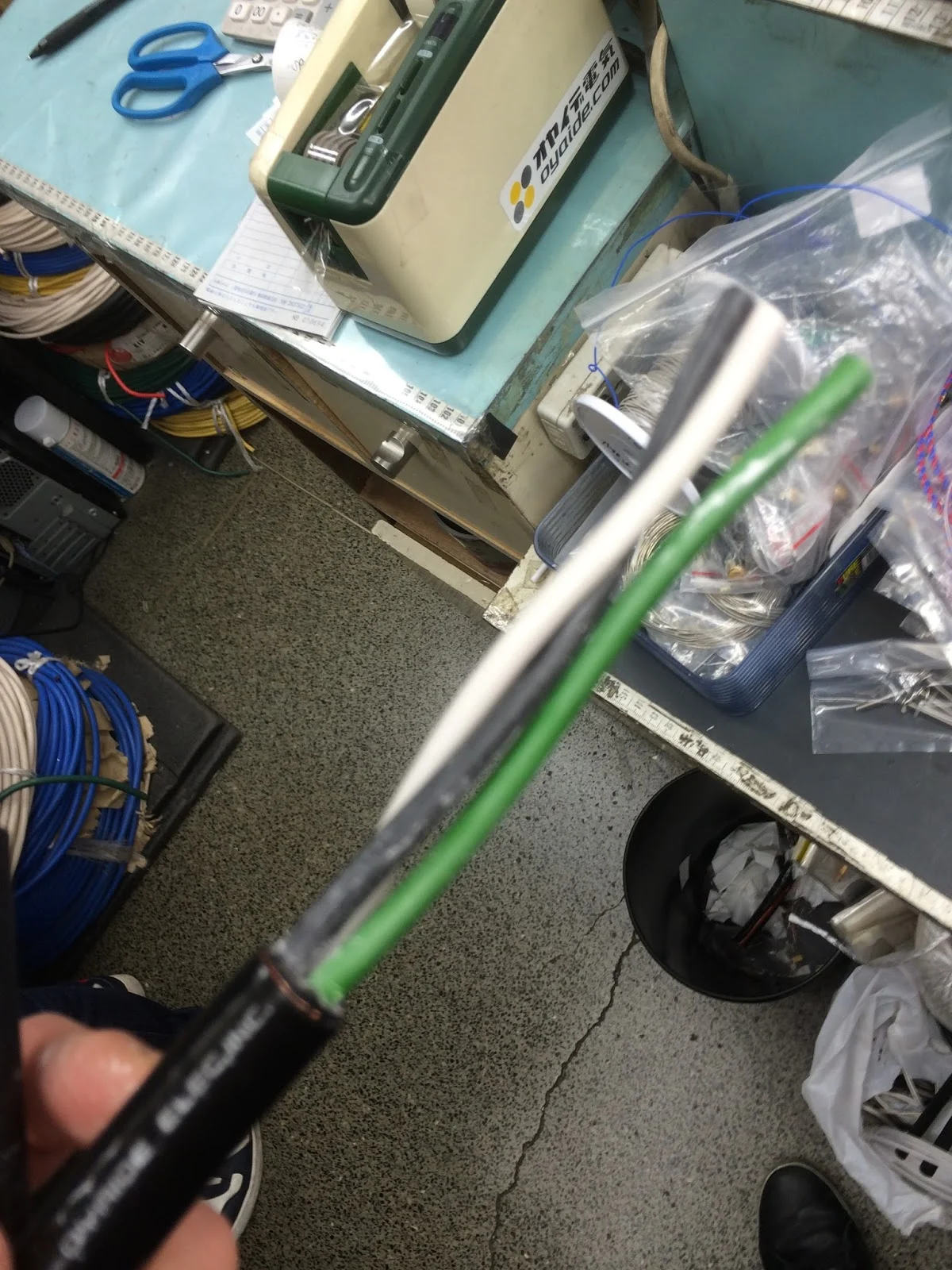

  3本の芯線とドレイン線が出てきたらプラグに被覆を剥く長さが書いてありますので
それに長さを合わせて剥き、被覆が剥けたらプラグの電線を挿入する穴に合わせて
ケーブルをぐいっと曲げて角度をあわせます。
　
 ※この時コンセントに電源プラグを挿しこんで合わせていくとやりやすいです。
今回は5.5SqのTUNAMIを使用しているのでまっすぐだと電極の穴に入らない為、
先端をY字に広げ電極の穴に挿し込みます。
※3.5SqくらいまでならY字にしなくても入ります。
この際電源プラグのブレードの面に「W」と書いてある所に
コールドとなる線(白い被覆)を入れ、そうで無い方にホット(黒い被覆の線)、
アースには緑色の被覆の線とドレイン線を入れるのが一般的です。
電線が入ったら、解体した電源プラグのネジ達を元通り締め直して行きます。

今度は逆側、電源ボックス側の処理です。
先端からおおよそ8cmくらい外装を剥き、芯線が出たら先端から13㎜被覆を剥きます。
コンセントに剥く長さの指示が書いてあるのでここに合わせて剥けばオッケーです。


  続いてコンセント2つを渡り線で連結させます。




今回のセールでは通常単売していないPCOCC-A2.0mmの渡り線がついてきますよ！

渡り線もケーブル同様、13mm被覆を剥きます。
コンセントにも先程のプラグ同様に電線を挿し込む所に印がありまして、
「N」と書いてある所がコールド側になります。
なのでコンセントの「N」側に白い渡り線、逆側に黒い渡り線をそれぞれ繋ぎます。
こんな感じでコンセントを連結させたら、電源ケーブルも同様にコールドを「N」側に
何も書いていない方にホットをコンセントに繋ぎネジを締めていき、
ひっくり返してコンセントを固定するネジを締めます。
　

 あとは蓋をしてケーブルを固定するクランプを締めたら完成！

 …と思いきやこれまた今回のセールに限り、OCB-1シリーズ専用のインシュレーター
OSP-SSもしくはOSP-SCがついてきちゃうので、それも取り付けましょう。
これはOCBの箱の足の部分にネジが切ってあるのでそこにはめ込むだけです！
　

  これでほんとに完成！
所要時間およそ1時間って所だと思います。
太い電源ケーブルをチョイスすると若干ケーブルを剥くのに時間を要しますが
細かな作業は特に無いのでハンダ付けが苦手という人でも意外と作りきれちゃいます。

と、言う訳でこの機会に自分でチョイスしたパーツで
自分だけのOCB-1作ってみませんか？
作り方がわからない、不安という場合、お電話でも店頭でも
店舗スタッフがサポート致します ！
もちろん使用用途に適したコンセント・ケーブル・プラグのチョイスも
ご相談承りますので、是非ゴールデンウィークの空いている日、
秋葉原オヤイデ電気へお立ち寄り下さい！何卒宜しくお願い致します。
投稿者 時刻: 0 件のコメント:
ラベル: , ,

2014年4月24日木曜日

PCOCC-A新作＆自作セット情報！！

皆様こんにちは！
いよいよ26日（土）から
始まっちゃいますね♪

 *-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*


この中で紹介されている、PCOCC-Aのリッツ線のMMCX用イヤホンリケーブルに使われている線

こやつの正式名称はHPC-28-2Uっていうんです。

同じ名前なんですが、中の導体が、赤黒ペアのものと、透明緑ペアのものがあります。




こいつらでございます。
この赤、緑、黒、透明には一見裸に見えますが、きちんと絶縁処理がされています。


そのままハンダ付けしようとすると絶縁のためにあるこの被膜が邪魔をして上手くハンダ付けできません。「ではどうやってハンダ付けするの？」なんて思っている方！

予備ハンダをする事で被膜が溶けます！
やってみると案外簡単にできちゃいますよ♪



そしてこの線を使ったリケーブル自作セットがゴールデンウィークに発売開始です！

セット内容は、HPC-28-2Uがツイストされた
こいつが、1.2ｍ！しかも！

途中でYの分岐をつけ！




3.5ステレオミニプラグ側もここまで加工済！



さらには右側、左側の端末処理まで！



ここまでやったケーブルと

・P-3.5G
・MMCXオス×2個
・SS-47 0.3φ×1ｍ
・TICキャップ×2個
・接着剤付き収縮チューブ2ｃｍ×2本


これらにさらに！
親切丁寧な製作マニュアルがつきまして！税別1,980円！

「自作リケーブル用MMCXセット」商品ページはこちらから





勿論、HPC-28-2U単体での切り売りもやってます！お値段は￥300-/1ｍ（税別）

セットに入っている2本ツイストされた、HPC-28-2Uツイストも￥620/1ｍ（税別）
