2024年8月31日土曜日

ケーブルテスター『DB-2』使用してみました！！

こんにちは！
金木です！！

今回はこちら！

ケーブルテスター　DB-2　です！！

ジャックに差し込み、ツマミを回すだけで多様な種類のケーブルの導通テストを素早く行う事が出来ます。
付属のテスターを使って結線チェックも出来ます！

1台税込2,530円（税込）


今回はこちらのDB-2の使い方を実際に使用してみました！


まずは本体下部に電池ボックスがありますので、引っ張り出して9V電池を入れます。
電池は付属していますので、すぐに使用する事が可能です！



電池を入れたら、ツマミを一番右のバッテリーチェックに合わせます。
バッテリーチェックのLEDが光れば、入れている電池が使用出来る事が分かります。


あとは導通テストをしたいケーブルを差してツマミを回してLEDが点灯するか見ていくだけです！

早速、ケーブルの導通テストをしていきましょう！！


3.5ｍｍステレオミニケーブル


緑のLEDが導通テストしている端子番号で、黄色のLEDがどのように導通しているかの結果が表示されます。

導通に問題が無ければ、この様に同じ番号のLED同士が点灯します。

番号が対応している端子がこちら。


もし断線している場合は、LEDが点灯せず写真のとおりになりません。



6.3ｍｍモノラルフォンケーブル




モノラルは少しだけ複雑になります。
リング(黄色LED3番)がありませんので、スリーブ(黄色LED1番)とリング(黄色LED3番)が一緒に光ります。
チップは緑LEDと黄色LEDが2番同士で点灯します。



ちなみに、、、


こちらは、わざとスズメッキ線を使ってショートさせた写真です。
全部繋がってしまっているので、黄色1,2,3番のLEDが点灯してしまいます。
こうなってしまっていても、音は出ません。

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
RCAケーブル、3PinXLRケーブル、スピコンケーブルは、同じ番号の緑と黄色のLEDが点灯しますので一斉に写真をお見せします。


RCAケーブル



3PinXLRケーブル



スピコンケーブル



SP-3398 SPSPは、-1,+1のみのスピコンコネクターを使用しておりますので、ツマミの1,2のみの写真になります。


テストした結果が上記の写真と見比べてみて、ご不明な点がございましたら、金木までお問い合わせ下さい。

☎ 03-3253-9351


～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

また、付属のテスターケーブルを使用する事により上記のコネクター以外の導通テストも可能になります。


導通するとLEDが点灯し、ブザーもなります。
また、バナナジャックを使用しておりますので、バナナプラグのついたスピーカーケーブルの導通テストも出来ます。




最後に、こちらは10年前に購入したDB-2。
壊れてLEDが点灯しなくなってしまったので基板を外して、はんだ付けの際にプラグを固定する台として今でも重宝しています。


以上！
一家に一台は欲しい！テスターとしても、はんだ付け台としても優秀な『DB-2』のご紹介でした！


～：～～：～～：～～：～～：～～：～～：～～：～～：～


秋葉原直営店に是非お越し下さい。

皆様のご来店をスタッフ一同お待ちしております。



営業時間

平日：10:00～19:00

土曜、祝日:10:00～18:00

定休日 : 日曜日



☎ 03-3253-9351　FAX 03-3253-9353


メールでのお問い合わせは、こちらのアドレスより！


✉webshop@oyaide.com


投稿者 時刻: 0 件のコメント:
ラベル: ,

2024年8月30日金曜日

【オヤイデ電気 秋葉原直営店】9月の営業時間のお知らせ



【オヤイデ電気 秋葉原直営店】9月の営業時間のお知らせ

【オヤイデ電気直営店の詳細はこちらから】

【9月・営業時間のお知らせ】
★臨時休業日：なし
　
★時短営業日：なし（土曜、祝日は18時閉店）
　
　　　　　　　
＊今後営業時間が変更になる可能性もございますので、ご了承ください。

OPEN：10:00
CLOSE：19:00（土曜・祝日は18時閉店）
定休日：日曜


15時までの注文で即日発送も可能です。（在庫要確認・土曜祝日は14時最終受付。）
在庫品内外問わず、お客様のご要望に沿って御見積差し上げます。



<オヤイデ電気・直営店までの道順>



投稿者 時刻: 0 件のコメント:
ラベル:

2024年8月28日水曜日

在庫限りで販売終了！旧仕様のME2591販売中！

 双子って言われて、誰が浮かびますか？

マラソンの宗兄弟とか、スキーの荻原兄弟とか。

マナカナちゃんとか、おすぎとピーコとかですかね？

見比べたらわかるんでしょうけど、大人になってもそっくりですよね。

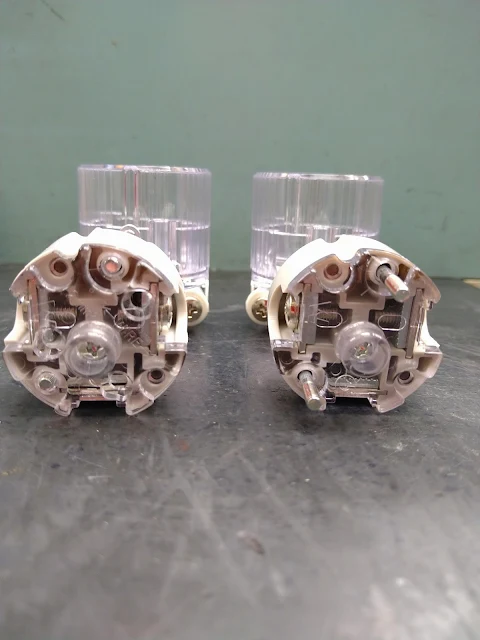

で、下の写真の双子。どこが違うかわかりますか？




どちらも明工社のME2591という医療用電源プラグです。

違いは中身にあります。




同じように見えますが、ちょっとだけ違うところがあるのが、

おわかりになられるでしょうか？

写真の左側が旧タイプで、右側が新タイプです。

大きな違いは、新タイプではケーブルを差し込む穴がなくなりました。

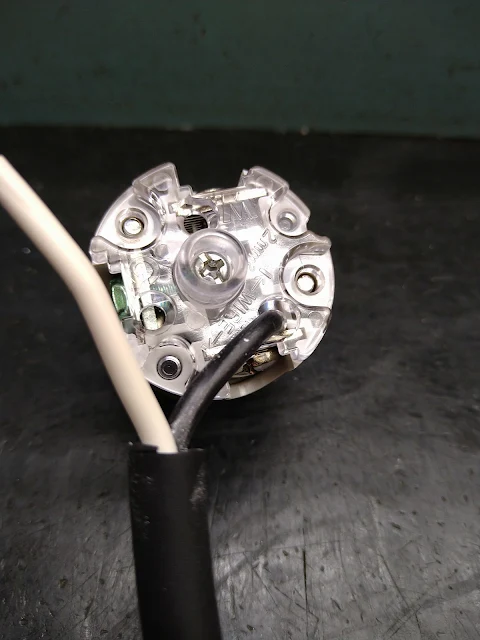

旧タイプでは、このようにケーブルを剥いて穴に突っ込んで

ネジを締めれば製作することが可能でした。




こんな感じにですね。すごく作りやすかったんです。

ところがですね、新タイプには穴がなくなってしまったのです。

じゃー、どうしたらいいのかと言いますと、圧着端子を使うしかないんですね。





このように、圧着工具で圧着端子を圧着します。

今回は2sqのケーブルでしたので、R2-4というサイズです。

0.75sqや1.25sqのケーブルの場合は、R1.25-4を使用してください！




そうしましたら、ネジを外しまして、






圧着端子を通して、ネジを締めなおせばOK！





こんな感じですね。


とは言ったものの、今までは必要なかったのに、

圧着端子は別で用意しなければならないですし、

安くはない圧着工具も必要になってくる。


この改良はいったい誰の得になっているのでしょうか？

といったわけで、圧着端子の不要な旧タイプがオヤイデ電気には、まだございます！




旧型　ME2591　白　2,046円


以前は4色あったんですが、現在は白のみです。

ただし数に限りがございます。

再入荷の予定はございません！

お探しだった方、お早めにお買い求めください。


ちなみに下記が新タイプ！


ME2591　2,046円


こちらは4色ございます。

白以外が必要な方は、こちらをお選びください。


加工に必要な圧着端子はこちらから。




R2-4　17円


1.25sqや0.75sqの場合は下記を




R1.25-4　17円



圧着工具はこちら




NH-1　6,380円


「圧着工具なんて、高くて買ってられないよー！」

という方には、圧着端子の取り付け加工（有料）も

承っておりますので、お気軽にお問い合わせください。




その他、ご不明の点がございましたら、お気軽にお問い合わせください。

TEL： 03-3253-9351

E-mail：webshop@oyaide.com


以上、根津でした。


投稿者 時刻: 0 件のコメント:
ラベル: , ,

2024年8月27日火曜日

お買い得な店舗オリジナルケーブル

 こんにちは、葛下です。



オヤイデ電気の入口にはスタッフが作ったオリジナルケーブルが販売されています。


試しに作った試作品、ブログの為に作成したモノ、きまぐれで作ってみたモノ等々…様々なモノを販売しております。



しかも特注価格よりも安く出してる時が多いです。



もしお客様のニーズに合ったモノがあればお得に手に入る訳です。



ただ、置いているモノはその時によって違うので来店された時のお楽しみの一つです。




さて、それでは今現在、どう言ったモノが販売されているのか見てみましょう。




まずは変わりモノから。



ベルデンの電源ケーブルに、アイソレーターと言う、巻くとノイズが軽減されるアイテムを巻いたモノです。



アイソレーター自体も別売で販売しておりますが、あえて巻いてみました。




次は、オヤイデスピーカーケーブルEXPLORER　V2の２SQにフォンプラグとスピコンを付けたモノ。





ベルデンの８４２２を使ったギターケーブルにPETチューブのクロームシルバーを巻いたモノ。



ステージでは最高に目立ちますね。

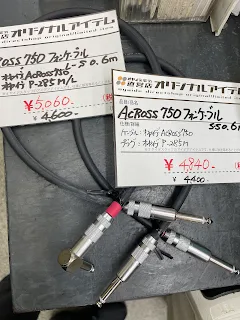

オヤイデのACROSS750のパッチケーブル。ご丁寧にL－L・L-S型を用意しております。

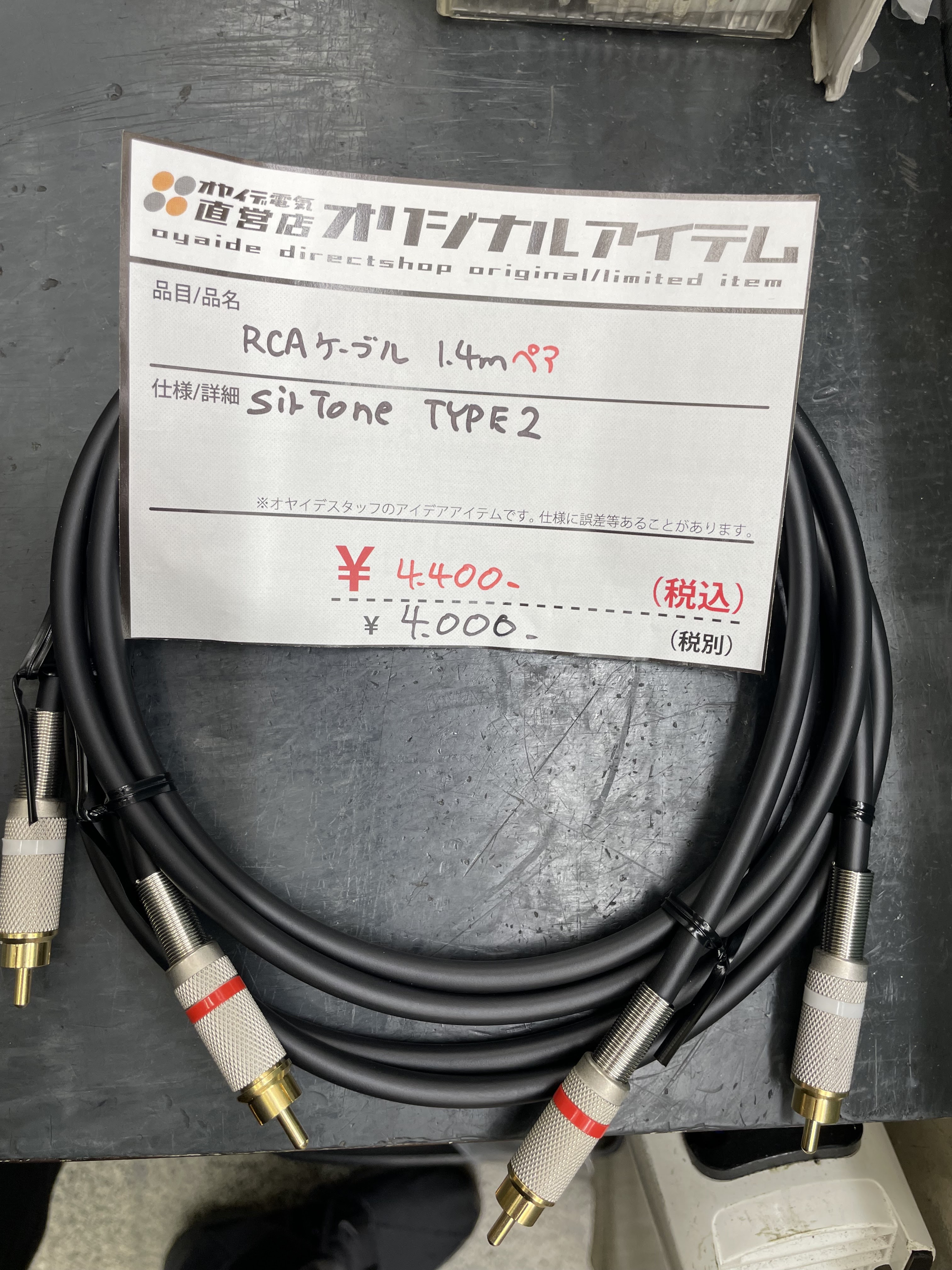

SirToneのTYPE2ケーブルを使ったペアRCAケーブル。



RCAケーブルを探しておられる方は結構いらっしゃいますけど、オヤイデの製品は少し値段が高いと感じられる方にお勧め。




あとはオヤイデのPC23を使った電源ケーブル




モガミ2534を使ったXLRケーブル




あと、SirToneのギターケーブルがここに展示されています。



もう、切り売り在庫が無くなってしまった貴重なカラーもあります。貴重品ですよ。





以上が今現在店頭で販売されているスタッフオリジナルケーブルです。




またどんどんアイテムが変わって行くと思いますので是非ご来店の際はチェックしてみて下さい。




秋葉原直営店

  • 〒101-0021
  • 東京都千代田区外神田1-4-13
  • TEL 03-3253-9351　FAX 03-3253-9353



  • 8月の営業時間

    平日：10:00～19:00

    オンラインショップ当日発送受付時間15時までとなります。

    土曜日：10:00～18:00

    オンラインショップ当日発送受付時間14時までとなります。

    定休日：日曜日

    状況により、営業時間、対応期間は変更となる可能性がございます。

  • ★時短営業日：8月30日（金）

  • 上記は18時閉店とさせていただきます。

  • オンラインショップ当日発送受付時間14時までとなります。


  • JR秋葉原駅の電気街口を出て徒歩1分総武線の高架下になります。

本社


投稿者 時刻: 0 件のコメント:
ラベル: ,

2024年8月26日月曜日

【工具要らず】ワンタッチコネクター



店頭で、「線が切れちゃったから繋げたい」「簡単に線を繋げるの無い？」
という問い合わせが多くあります。
今回は工具を使わない接続コネクターを紹介させて頂きます。

種類としては、6種類あり、工具要らずになります。
オレンジのパーツが付いたWAGO製品は被覆を剥かないといけないですが、
剥くだけですので簡単に接続出来ると考えて下さい。

それでは、簡単に出来るか、やってみます！

使用するのは【221-2411】
直線に繋ぐ事の出来るコネクターです。

被覆を11mm剥きます。
その際、コネクターに剥く部分の示すマークがついていますので安心です。
オレンジのレバーを上げて
ケーブルを差し込みます。
オレンジのレバーを下すと完成です。

■適合電線サイズ■
単線⇒φ0.5～2.0mm　
IV 7本撚り線⇒0.2～3.5m㎡
可とう撚り線 ⇒0.14～4.0mm㎡
と幅広いサイズが使用出来ます。



お次は、被覆を剥く事が無く使用出来る、ワンタッチコネクターのご紹介！
適合するサイズで色が違います。
NDC2420　黒（右側）⇒撚り線/0.2sq～0.5sq　単線/φ0.65
NDC2824　白（左側）⇒撚り線/0.08sq～0.2sq　単線/φ0.4～0.5
被覆を剥かず、穴に通します。
奥まで差し込みます。

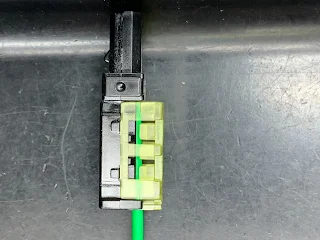

蓋部分をプライヤーなどを使用して締めます。
爪部分がしっかりロックされていれば完成です。

こちらはオスメスで取りつける形になりますが、同じもので出来ます。
取りつけると、この様になり、取り外しも可能となり便利です。



繋げるだけなら


取り外す事がある場合、又は細物のケーブルの場合は


が便利になっております。よろしくお願い致します。

以上、丸山でした。



～：～～：～～：～～：～～：～～：～～：～～：～～：～
