2022年8月31日水曜日

8月も終わるけど、今月も色々入荷してきております！

 涼しくなってきて、すごしやすくなったなぁと思ったら、また暑いし。これを繰り返しながら、秋にむかっていくんでしょうね。

学生のみなさんは夏休みも終わってしまいますね。

そんな8月最終日。今月も色々入荷しておりますので、よろしくお願いいたします。

今月もオーディオ製品から。



M1　プレミアム電源プラグ　20,240円




オヤイデ電気の最高級電源プラグとIECコネクター！

どちらも入荷しております。






VONDITA-X　77,000円


妖艶なる音色。美しく、魔力的な芸術作品VONDITA-X！








プラチナゴールドニゲカス　3,102円


KOサウンドラボ製のオーディオ用無鉛はんだ。








CV-S 3.5sq　704円




CV-S 5.5sq　957円


もともとは工業用の電源ケーブルですが、オーディオ用として使われている方多数！

しばらく欠品しておりましたが、3.5sqも5.5sqも入荷してまいりました！

2.0sqも在庫ございます。




ここからは産業系です。




ノーメックステープ

12mm幅　1,210円

19mm幅　1,870円


私の記憶が定かであれば、19mm幅は今年初入荷。

また欠品する前にお早目にどうぞ。




フェライトコア　7mm　275円


こちらはもっと入荷してきていなかったような？

最後に見たのは、去年のまだ暑い時期だった気がします。

こちらも、次はいつになるかわかりません。

無くなる前にどうぞ！

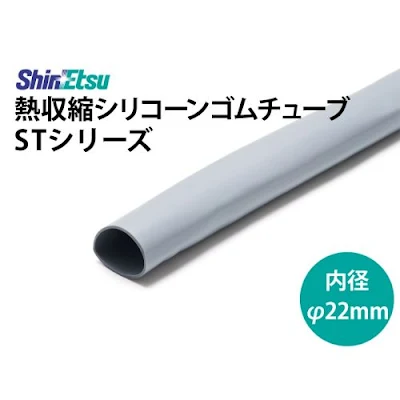

熱収縮シリコーンゴムチューブ　ST-110DG　4,653円


内径22mmのシリコーン収縮チューブ。

その他に、内径8mmのこちらも在庫ございます。

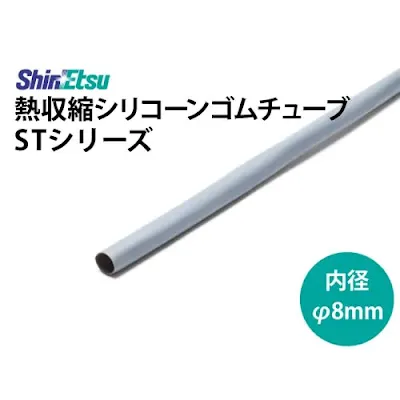

熱収縮シリコーンゴムチューブ　ST-40DG　1,782円

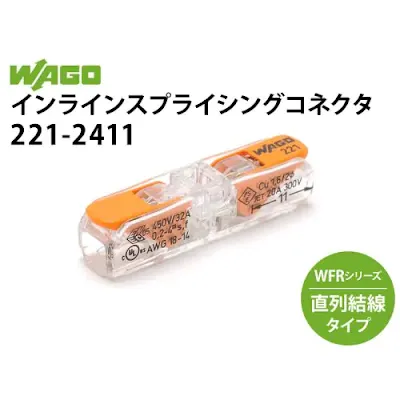

インラインスプライシングコネクタ　221-2411　165円


取扱い開始以来、売れ続けているWAGOのワンタッチコネクタ。

1箱60個入りですが、まとめ買いですと更にお得です！




他にもいくつか入荷してきておりますが、今月はこんなところで失礼いたします。


来月もオヤイデ電気をよろしくお願いいたします。


以上、根津でした。



投稿者 時刻: 0 件のコメント:
ラベル: , , ,

2022年8月30日火曜日

【オヤイデ電気 秋葉原直営店】9月の営業時間のお知らせ



【オヤイデ電気 秋葉原直営店】9月の営業時間のお知らせ

【オヤイデ電気直営店の詳細はこちらから】

【9月・営業時間のお知らせ】
★臨時休業日：なし
★時短営業日：平日は18時半閉店、土曜祝日は18時閉店
　
　　　　　　　
＊新型コロナウイルス感染拡大防止対策として、
　今後営業時間が変更になる可能性もございますので、ご了承ください。

OPEN：10:00
CLOSE：18:30（土曜・祝日は18時閉店）
定休日：日曜


14時までの注文で即日発送も可能です。（在庫要確認・14時最終受付。）
在庫品内外問わず、お客様のご要望に沿って御見積差し上げます。



<オヤイデ電気・直営店までの道順>



投稿者 時刻: 0 件のコメント:
ラベル:

2022年8月29日月曜日

ちょっと見た目がお洒落な同軸ケーブル『RG55/U』

こんにちは、来月遅まきながら夏休みを取らせて頂くのですが、行こうと思って予約していた温泉施設から火事が出てしまい、急遽キャンセルとなってしまって凹んでいる葛下です…


先日、RG-55/Uと言う同軸ケーブルにBNCを付ける特注を承りました。


RG55/U。


どう言ったケーブルなのでしょうか・・・



まず一番大きな特徴としては、色ですね。


同軸ケーブルと言えば、殆どが黒かグレーなんですが、このケーブルに限っては珍しく外部シースが透明で、中のシールドが透けて見えるのです。

いわゆるスケルトンってヤツですね。


ちなみにどんな資料を見てもRG55/U:色『自然』って書いてあるのです。『透明』や『シルバー』ではなく


『自然』・・・まあ、自然っちゃ自然だからまいっか…


次に特性インピーダンス。

５３．５Ωなのです。

５０Ωじゃなくて５３．５Ω。

この３．５Ωがどれほど機械に対して影響を与えるのかは私には勉強不足で判らないのですが、おそらく５０Ωのケーブルとして使って問題は無いと思います。


次にシースの皮膜ですが、殆どの同軸はPVC（塩化ビニール）なのですが、55/UはPE（ポリエチレン）なのです。

塩ビに比べるとちょっとだけ耐熱耐寒になっていて、その分耐候性に優れているって事ですね。


あとは、シールドが二重編組になっています。


もちろんその分シールド性に優れていて外部からの影響を受けにくくなります。



さて、そんなちょっとカッコ良いRG55/UにBNCを取り付けて上げました。


付けるプラグはトーコネのBNCP－55/U(取り寄せ）

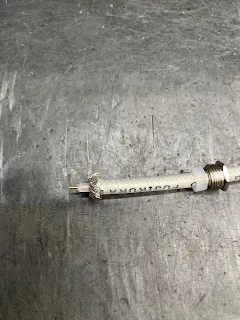

写真右から締め付けナット・ワッシャー・ガスケット（シリコンゴム）の順にケーブルに通して、外被を８mmぐらい剥きます。



で、右から4つ目のクランプを被せて2重でたっぷりあるシールドを折り返します。


このように折り返したシールドを切り揃えて、絶縁体を3mmぐらいカットして

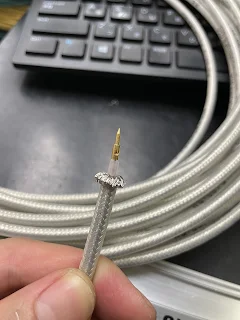

中心コンタクトを被せて


穴にハンダを流し込みます。


あとはボディを被せてスパナ・モンキー等でネジ締めして出来上がりです。


スケルトンBNCケーブル～！！（出来れば大山のぶ代さんのドラえもんの声で）


普通は無機質な感じの同軸ケーブルですが、なんかちょっとお洒落ですね（笑）


このようにケーブル指定でコネクターを付けて欲しいと言った特注も承ります。


気軽に相談して下さいませ。



以上葛下でした。



秋葉原直営店

  • 〒101-0021
  • 東京都千代田区外神田1-4-13
  • TEL 03-3253-9351　FAX 03-3253-9353


  • 9月の営業時間

    平日：10:00～18:30

    オンラインショップ当日発送受付時間15時までとなります。

    土曜日：10:00～18:00

    オンラインショップ当日発送受付時間14時までとなります。

    定休日：日曜日


  • 状況により、営業時間、対応期間は変更となる可能性がございます。
  • JR秋葉原駅の電気街口を出て徒歩1分総武線の高架下になります。

本社

  • 〒113-0034
  • 東京都文京区湯島1-9-6
  • TEL 03-5684-2151　FAX 03-5684-2150


投稿者 時刻: 0 件のコメント:
ラベル: , , ,

2022年8月27日土曜日

夏休みの工作気分で、ゲルマニウムラジオ作ってみました！

 こんにちは！
金木です！

夏休みシーズンも、そろそろ終わりですが、毎年この時期になると、親子でいらっしゃって、夏休みの工作に必要な電線をお求めになる姿をよく見ます。

懐かしいなぁ～
私もあったなぁ、そんな時期。
そうだ！私も何か工作しよう！

と言う事で、今回はブログはこちら！

夏休みの工作気分で、ゲルマニウムラジオ作ってみました！



ゲルマニウムラジオとはゲルマニウムダイオードを使った電源が不要なラジオで
【世界一簡単なラジオ】と呼ばれるくらい簡単に作ることができ、
かつては電子工作の入門と言えばゲルマニウムラジオと言われていたそうです。

用意する物　その①

BX-S 0.3sq 　お好きな色を1ｍ
トイレットペーパーの芯

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
今回ご紹介するメインの商品がこちらです。

ポリウレタン銅線 UEW


ポリウレタン銅線は、導体上にポリオールをイソシアネートで架橋反応させたポリウレタン樹脂を主体とした絶縁ワニスを焼付けたエナメル線です。
モーター巻き替え、ミニモーター、電子機器用コイル、計器用小型コイル、超小型センサーなどのリレー配線などに使われます。被覆を剥離せず直接はんだ付けできます。
簡単な工作に使われるエナメル線は、ほぼUEWと言っても、過言ではないでしょう。

サイズは0.025mm～1.0ｍｍまで。

販売単位は【小分け袋入り10m巻から20m巻】
【300g巻】 【1kg巻】 【5kg巻】
と用途に合った量をご用意しております。

オヤイデ電気は「いる物をいるだけ」をモットーに、マグネットワイヤー等の絶縁材料の切り売りから始まっていますので、実は縁が深い商品だったりします。



まずは、UEWを使用してコイルを作っていきます。


なぜ、コイルが必要かと言いますと、
ラジオでは、希望の周波数を選択する回路を、同調回路といいます。
同調回路は、コイルとコンデンサから成り、ある決まった周波数のみを受信するようになっているからです。

選択できる周波数(f)は、コイルのインダクタンス(L)とコンデンサのキャパシタンス(C)で決定され、fはf=1/(2π√LC)で表せます。
今回は、単連ポリバリコン(おおよそ30pf～260pf)を使用しましので、530kHz～1600kHzをカバーするにはL=330μHが適当ですね。



トイレットペーパーの芯が直径42mmでしたので、UEW0.3ｍｍを100回巻きました。
UEWが重ならないよう、綺麗に巻く事が失敗しないコツです。



ラジオの本体部分を作っていきます。

用意する物　その②


ゲルマニウムダイオード
単連ポリバリコン
ポリバリコン用ダイヤル
セラミックイヤホン
ユニバーサル基板
秋葉原を歩いて集めてきました。


基板にハンダ付けした表側がこちら。
実は基板必要ないのですが、今回はケースを使用しませんので、パーツの安定の為に使用しています。
ゲルマニウムダイオードのカソード（赤線側）の先に、セラミックイヤホンを接続します。


裏側がこちら。
ポリバリコンの端子に、ほとんどのパーツをハンダ付けします。



最初に作ったコイルの両端を、ポリバリコンの端子のアンテナ線側とアース線側に結線した後、基板にホットボンドで接着します。


完成！
今回は基板を使用していますので、これだけでも、
ちゃんと電子工作しました！って見た目になります。


先端を剥いたアース線を指で摘み、テレビ用アンテナ線の芯線に、ゲルマニウムラジオのアンテナ線を接触させると、簡単に電波を拾う事が出来ます。

アンテナで受けた電波を電源として使用しているので、電池が不要な事は、理解しているのですが、こんなに簡単な回路で、動作する事に毎回感動します。


夏の終わりが近づいていますが、たまにはゲルマニウムラジオで、ノスタルジックな気持ちに浸ってみるのは、いかがでしょうか？

以上！
金木でした！

～：～～：～～：～～：～～：～～：～～：～～：～～：～


秋葉原直営店に是非お越し下さい。

皆様のご来店をスタッフ一同お待ちしております。



営業時間：10:00～19:00

定休日 : 日曜日(年末年始）

☎ 03-3253-9351　FAX 03-3253-9353


メールでのお問い合わせは、こちらのアドレスより！




投稿者 時刻: 2 件のコメント:
ラベル: , ,

2022年8月22日月曜日

掲載されていないツイストペアケーブルもお取り寄せいたします！

 ちょっとづつ涼しくなっていくんですかね？

まだまだ暑い日が続きますけど、お盆休みも終わってしまって、次の長いお休みは9月の3連休でしょうか？

9月は3連休が2回もあるんですね！お休みの方、うらやましいわ。

オヤイデ電気は日曜日以外は営業しています。

そんなわけで今週も「週刊サンデン」にお付き合いください。

今週はツイストペアケーブルのお話。

いくつか在庫はしてますが、それ以外にもといったお話です。






「ツイストペアシールド探してるんですけど、置いてます？」といったお問い合わせ。ちょくちょくいただきます。

実際に、直売店でも在庫しております。

例えば、こういった商品。

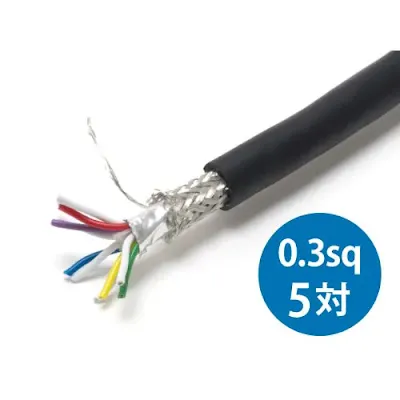

何度かブログでも書いているんですが、計装用のツイストペアシールド線です。





上の図にも書いてありますが、アルミ箔と編組シールドの二重シールド構造になっています！

在庫しているサイズは0.3sqの1P～5Pまで。
在庫品につきましては1mから切り売り販売しております。



その他7P以上の芯数や、もっと太い0.5sq以上のサイズも取り寄せ可能です。
こちらは基本的に10m単位での取り寄せになります。
短い長さ、ハンパな長さなどご希望ございましたら、確認いたしますのでお気軽にお問い合わせください。




そして、もう1種類在庫しているのが、こちら。






AWG26という細めのツイストシールドケーブルです。
素線構成も30/0.08となっていて、柔軟性に優れます。


そして、こちらのSPMCは4芯（2P）～10芯（5P）までは在庫しておりますので、1mから切り売り販売しておりますが、それ以上の芯数は取り寄せになります。
オンラインショップに掲載されているものですと、こちら。





取り寄せ品は10m単位でのお取り寄せです。


と、ここまではオンラインショップにも掲載されていますが、今回紹介するのはこちらです。





SPMC-24







秋葉原の直売店に来店いただいたお客様からのお問い合わせ品です。
24芯、つまり12ペアのシールドケーブルになります。

こちら今回は50mでのお問い合わせでしたが、10m単位での取り寄せが可能です。

そのた18Pや25Pなど芯数の多いケーブルをお探しの方もお問い合わせください。すぐにお見積りいたします。



CM/2464-1061/ⅡA-SB-LF

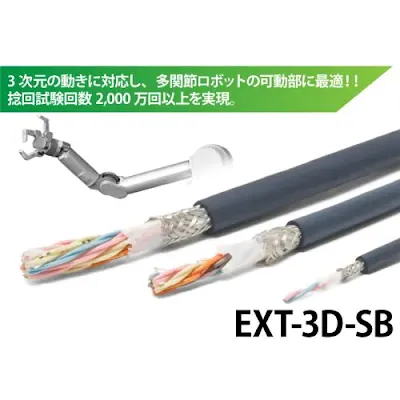

EXT-3D-SB

こういったロボットケーブルもお取り寄せいたします！

その他、お探しの商品がございましたら、お気軽にお問い合わせください。
お問い合わせは下記から。

TEL： 03-3253-9351

以上、根津でした。



投稿者 時刻: 0 件のコメント:
ラベル: , ,

2022年8月20日土曜日

【完売御礼】OCB-1 RX70周年限定モデル　店頭販売 最終日レポート

8月20日土曜日
OCB-1 RX　70周年限定モデル
秋葉原直営店で最後の販売日


我々、スタッフは朝9時に出社
お店の前には、すでに、お一人、お待ち頂いておりました。
本当にありがたい事です。
聞けば、8時半からお待ち頂いたとの事。


気が付けば、開店時間の10時。

店頭販売1回目と２回目とは違い、

結構な待機列が出来上がっていました。

本ブログやTwitter用の写真をと思っても、手が回らず、
あっと言う間に、約50台が旅立っていきました。
お客様が途切れず嬉しい限りです。

OCB-1 RX70周年限定モデルを置いていた場所が、

スッキリしたなと思っていたら...

10時40分にOCB-1 RX70周年モデルが

最終の100台完売致しました。

※本品の、ご購入後のカスタム依頼等、お受け出来ませんので、ご了承下さい。

ご来店、誠にありがとうございました。
完売後にも足を運んで頂いた
お客様にも感謝申し上げます。

厚く御礼申し上げます。


    以上、丸山でした。
