こんにちは！
金木です！

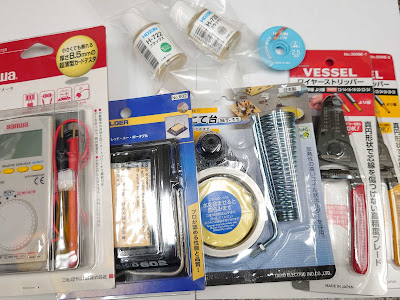

初めてのケーブル自作ではんだ付け用の工具を一式揃える時に、必要かどうか悩んだ工具ってありませんでしたか？
 |
| 例えば、はんだこて台やフラックスなど |
今回はそんな工具の重要度を勝手に決めてご紹介します！
フラックス
重要度★
 |
| H-728 税込484円 |
 |
| H-722 税込418円 |
フラックスとは、はんだ促進剤です。
役目は3つ
①洗浄作用
はんだ付けする箇所の異物や酸化膜を取り除きます。
②酸化防止作用
接合部の酸化を防止します。
③表面張力低下作用
溶けたはんだは、表面張力により本来丸くなろうとします。それを抑えます。
そんなフラックスですが、電気配線用のはんだには最初から含有されている物が多く、
ケーブル自作において追加で必要な場面は多くありません。
いずれ、はんだがくっ付き辛い端子に出会ってしまう事がありますので、その際にご検討してみて下さい。
ヒートクリップ
重要度★
クリップで挟んだパーツの熱を放熱し、はんだこての熱からパーツを守ってくれる便利商品です。
よくヒートクリップが使用されるパーツですとトランジスタ等が挙げられます。
例えば、アルミクイックバイスと組み合わせて樹脂成型の2ピン端子を挟むことにより、樹脂が溶けるリスクを大幅に減らせます。
ワイヤーストリッパー
重要度★★
 |
| 3500E-2 税込2,640円 |
刃にケーブルサイズに合わせた穴が開いており挟むだけで簡単に被覆を剥く事が出来ます。
しかし、ケーブルのサイズを把握していないと、うまく剝けませんので、きちんと使おうとすると実は難易度が高いです。
もし、ケーブルのサイズがわからない時は、芯線と穴の大きさを見比べて、芯線より少し太い穴から試していくと芯線を傷つけにくいです。
 |
| 小さな芯線と穴を見比べますので、自然と険しい表情になります(笑) |
はんだこて台
重要度★★★
 |
| No.602 税込869円 |
 |
| ST-11 税込990円 |
はんだこてを置く事もできますし、なんとこて先のクリーニングスポンジもついてくるんです。これは便利！！
ちなみに
一応、はんだこて本体に、はんだこて台がついてはいるのですが、付属のこて台はとても小さいので、慎重に置かないとはんだこてが転がり落ちてきます。落ちてきた先に自身の足があったりすると火傷につながりますので、しっかりとしたはんだこて台を使用して、はんだこての落下を防止しましょう。
テスター
重要度★★★★
完成したケーブルの導通チェックや、全部同じ色の芯線の識別に使用します。
基板上のパーツの数値も見たい方はマルチメーター。ケーブルの導通チェックのみならばDB-2がオススメです。
 |
| オヤイデ電気直営店で使用しているテスター。 黒側をミノムシクリップに改造してあります。 主な用途はケーブルの導通チェックです。 |
ハンダ吸取線
重要度：★★★★★
はんだ吸取線は、はんだ付けのマストアイテムです。
人間誰しも失敗をします。失敗してしまった端子の上に残った、余計なはんだを除去するアイテムがはんだ吸取線なのです。
一度熱が加わり酸化してしまった余計なはんだが残っている状態で、もう一度はんだ付けをしようとしても綺麗に仕上がりません。
そこで、はんだ吸取線を使用して綺麗に除去してあげましょう。
 |
| はんだ吸取器もオススメです。 溶かしたはんだをスッポンと吸い取ってくれます。 |
私も最初は全然いらないと思っていたアイテムですが、いまでは全てなくてはならないアイテムとなっています。
はんだこて周りの工具を揃えて快適なはんだ付けライフをお送りください！
以上！
金木でした！
～：～～：～～：～～：～～：～～：～～：～～：～～：～
