ノイズ対策にはフェライトコア

倒れるだけで腹筋
ワンダーコア

みなさん、腹筋鍛えてますか？

ということで、今回は
星和電機
フェライトコア
のご紹介です。

電磁波ノイズ抑制、侵入防止の方法の一つとしてフェライトコアは使われます。フェライトコアは単体、もしくはコンデンサ等の他の部品と組み合わせても使用されます。また、ケーブル、プリント基板内等あらゆる箇所で使用されます。

フェライトコアは、低い周波数でもインピーダンスが高く、かつ損失分となる抵抗分の大きい材料を使用しています。電源および信号ラインの放射ノイズ成分を減衰する(高周波域に効果)通常では、コモンモードノイズに効果があり、信号の品質に影響無くノイズ対策が出来ます。

フェライトコアを取り付けたケーブルは、フェライトコアによりインピーダンスが付与されます。ケーブル内を流れる電磁波ノイズ電流は、付与されたインピーダンスにより抑制されると共に、抵抗分により熱に変換されて減衰します。高い周波数帯ではフェライトコアは殆ど抵抗分となる為、低い周波数帯よりも電磁ノイズの減衰効果が大きくなります。

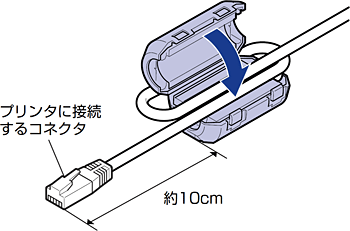

1ターンでインピーダンスが足りない場合、2ターン、3ターンと巻数を増やす事でインピーダンスを大きくする事が出来ます。ただし、高周波では線間容量の影響である周波数を越えるとインピーダンスが減少するため、適応周波数を考慮する必要が有ります。

ノイズ対策部品にはコンデンサを利用したものが多くありますが、これらはノイズをアースに流すことにより対策しようとするため、安定したアースが無いと効果が得られません。しかし、フェライトコアはアースが無くてもノイズ対策が可能です。

ケーブルにフェライトを通すと、ケーブルから発生する磁界がフェライトの持っている磁束を集める力〔μ”〕によってコア内に集まります。そして、フェライト内に集まった磁気エネルギーは、フェライトの磁気損失によって熱に変換され消費されて、ノイズが外に出なくなります。従って、アースが無くてもノイズが対策できるという事になります。

簡単に言いますと、
お手軽にノイズ対策が出来て、
快適になりますよ。

という事なんです。
