社会人の夏休みは終わっていますよね？学生さんは、まだ夏休みでしょうか？
気持ち的に世間的夏休みは8/31までと考えていますので、夏休みの自由工作的な感覚で「電源タップ」を作っていきましょう！
最近「TYPE O NEGATIVE」ブームなので黒/緑です。
.jpg)

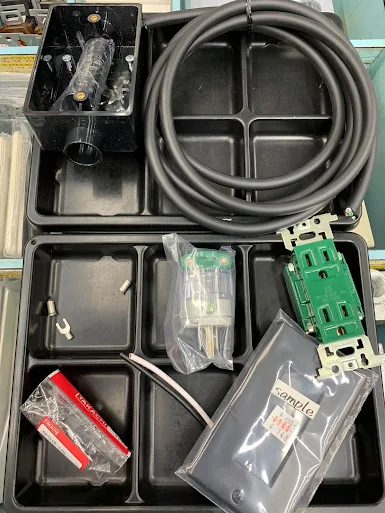

今回の電源タップ作成の為の部材は
.jpg)
※「E-小」を圧着する際は、リングスリーブ用圧着工具をご使用下さい。
BX-S1.25sqだけを穴から出してBX-Sの被覆を1cm程剥いてTMEV1.25Y-5赤を圧着
「２ピン仕様」で作成する際は真ん中のネジを外して、蓋を開け、上記の様にアースピンを抜きましょう。
PVR16-2の中に入っている、付属品を取り出します。
蓋が入っていますので平な面の穴に入れて、穴を塞ぎます。
防水ケーブルクランプの一番上に付いているリングを外して、画像の様に押し込みます。
PC-23とOFC単線 2.0mmの被覆を1cm程剥きます。
TIC5.5で絶縁します。
ネジ止めして完成と見せかけて
導通、極性の確認をテスター等で必ず確認して
4口/6口タップは、世の中に沢山あるけど、2口タップはあまり無いので是非作ってみませんか？
.jpg)
■コンセントプラグが３ピンの場合■
・PVR16-2（露出用コンセントボックス・1連タイプ・黒）
・PC-23（軟質OFC電源ケーブル2sq×3芯）×2ｍ
・WN1318K（医用埋込アース付ダブルコンセント・緑）
・ME2591（医用 アースピン取り外し可能タイプ 電源プラグ・緑）
・カラープレート（JISシングルタイプ 電磁波吸収シート付き・黒）
・OFC単線 2.0mm（白・黒）×各1ｍ
・防水ケーブルクランプ（RPG16-14・黒）
・E-小（リングスリーブ）×3個
・TIC5.5（黒×1・白×1・緑×1）
■コンセントプラグが2ピン+アース線外出しVer.の場合■
・PVR16-2（露出用コンセントボックス・1連タイプ・黒）
・PC-23（軟質OFC電源ケーブル2sq×3芯）×2ｍ
・WN1318K（医用埋込アース付ダブルコンセント・緑）
・ME2591（医用 アースピン取り外し可能タイプ 電源プラグ・緑）
・カラープレート（JISシングルタイプ 電磁波吸収シート付き・黒）
・OFC単線 2.0mm（白・黒）×各1ｍ
・防水ケーブルクランプ（RPG16-14・黒）
・E-小（リングスリーブ）×4個
・TIC5.5（絶縁キャップ・黒×1・白×1・緑×2）
・TMEV1.25Y-5赤（ポリカ絶縁 Y形圧着端子）×1
・BX-S1.25sq（緑）×1ｍ
■コンセントプラグが2ピンの場合■
・PVR16-2（露出用コンセントボックス・1連タイプ・黒）
・PC-23（軟質OFC電源ケーブル2sq×3芯）×2ｍ
・WN1318K（医用埋込アース付ダブルコンセント・緑）
・ME2591（医用 アースピン取り外し可能タイプ 電源プラグ・緑）
・カラープレート（JISシングルタイプ 電磁波吸収シート付き・黒）
・OFC単線 2.0mm（白・黒）各1ｍ
・防水ケーブルクランプ（RPG16-14・黒）
・E-小（リングスリーブ）×2個
※商品名をクリックするとショッピングページに飛べます
部材の紹介が終わりましたので作成していきます！
「PC-23」の外被を4cm剥きます。
その際、ケーブルの文字の流れに沿って下さい。
中の白、黒、緑の被覆を1cm剥きます。
※２ピンタイプで作る場合は根元からカットして下さい。

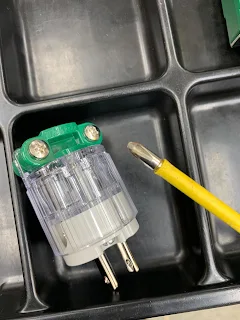

オーディオファンの電源ケーブルの自作で御馴染み「ME2591」のネジを外していきます。
前もってカバー部をケーブルに通しておきましょう。
コールド側の「W」に白、アース側の「G」に緑、印字の無いところに黒を入れて横のネジで締め上げます。
各線を収めて、ネジを締めて電源プラグ側の完成！
.jpg)
「２ピン+アース線外出しver.」BX-SとPC-23の緑の被覆を1cm程向いて、圧着端子「E-
小」を圧着して「TIC5.5」で絶縁しましょう。
TMEV1.25Y-5は専用工具、「NH 32 (絶縁被覆付圧着端子・スリーブ用)」を使用しています。
電源プラグ側が出来たので、コンセント側に行きましょう！
固定したい場合は、接着剤などを使用して下さい。
ケースの下準備が出来たら、ケーブルを通しておきましょう。

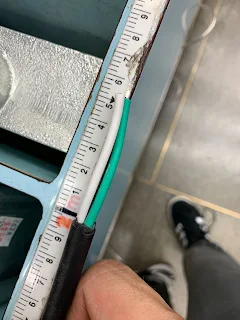

コンセント側のケーブルの外被を5cm程剥きます。
コンセントのWN1318Kのアース線は引っ張るだけで被覆が取れる様になっています。

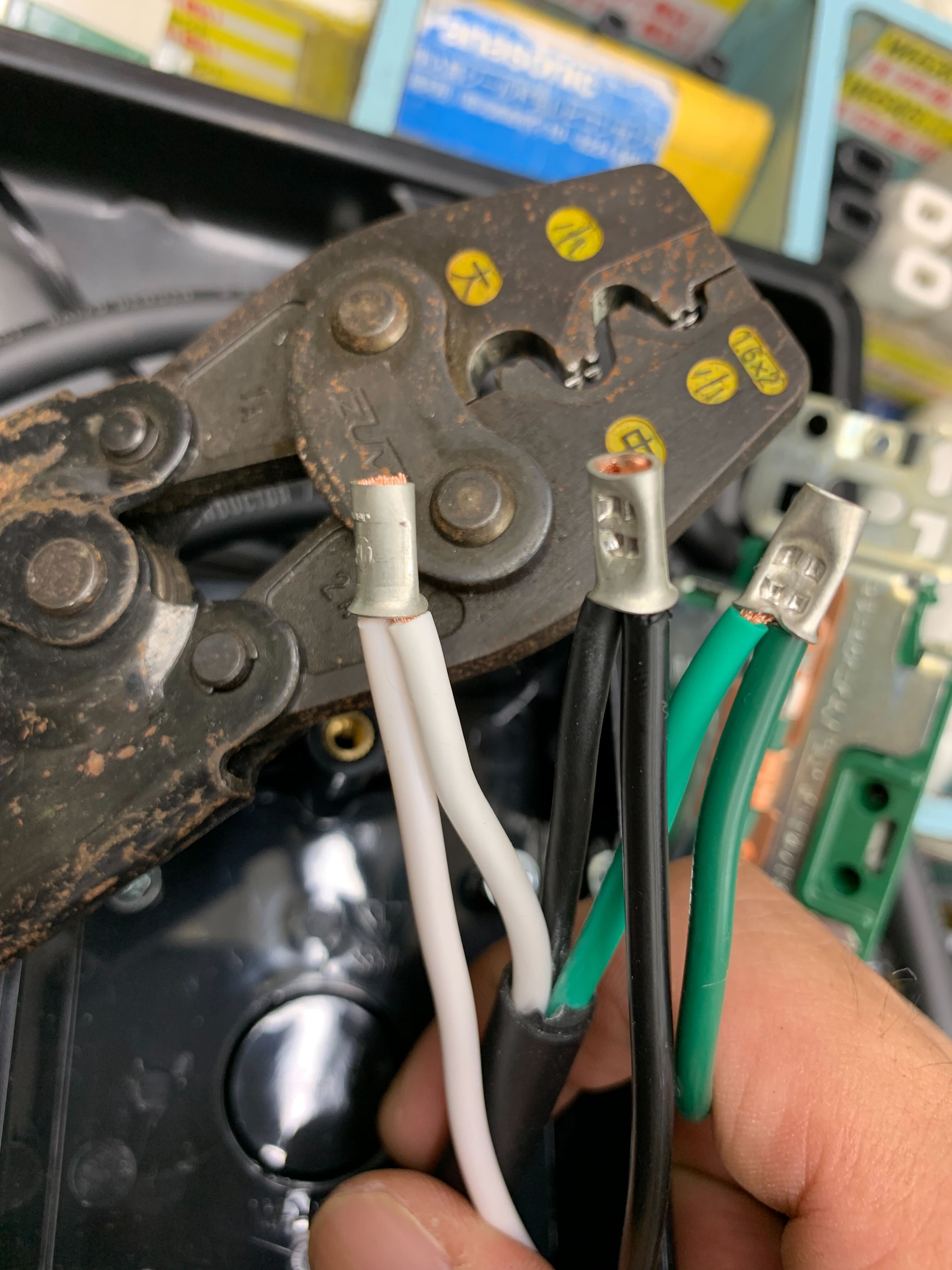

各線をE-小（リングスリーブ）で圧着します。
※「２ピン仕様」の場合は緑色のグラウンド線はカットしても構いません。
.jpg)
コンセント側には、どれ位剥くか目安になる印がありますので参考にして1.2cm
.jpg)
抜けないか、引っ張って確認しましょう。
この時、ケースに付いているネジを外しましょう。
ひっくり返して、外したネジでコンセントを固定して
クランプを固定します。
電磁波吸収シートがついているカラープレートを用意して
完了です。
普段使用しているコンセントが3ピンなら悩みませんが、賃貸の場合、交換するのも、色々と面倒なので、２ピン仕様が、有っても良いですよね？
電源ケーブルを買ったは良いが、3ピンで壁コンセントにと思ったら変換アダプターを付けないといけないなんて事も、これで無くなりますよね！
製作に掛かった時間は、大体20分ほどでしたので気軽に作る事が出来ます。
以上、丸山でした。
本日のBGM：Type o negative/October Rust
