こんにちは、葛下です。

なにやら世間は梅雨入りしたっぽいですな…

あ～…これから嫌な季節が続きますね…

皆様、変換プラグってご存知だと思います。

その名の通りプラグの形を変えるアダプターです。あると便利ですよね。

その中で６．３φフォーンプラグを３．５φのミニプラグに変えるアダプターがあります。

コレね。

でもこれね、実際に変換して差してみると、非常に危なっかしいんですよ。

なんせ太いのを細いのに変換している訳ですから、

こんな感じで実際に変換して差してみると、ちょっと上から圧力が加わればポキっと折れちゃいそうです。

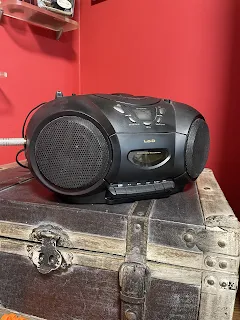

あ、余談ですが、この機械、ラジカセと言います。（笑）

若い方は知らないかも知れませんが、おじさん世代は持ってない人はいなかったです。

おっと、話は逸れましたが・・・この変換プラグの危なっかしさを解消する為、変換部分をケーブルにして変換アダプターを作ってみました。

フォーンジャックはノイトリックのＮＪ３ＦＣ６

ケーブルはオヤイデのHPC-24W V2です。

まずはケーブルに３．５ミニプラグをTip青・Ring白・Sleeveシールドの配置でハンダ付けします。

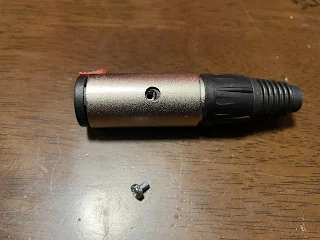

次にＮＪ３ＦＣ６のネジを外して中身を分解します。

ケーブルにブーツ・チャック・ハウジングを通します。（いつも言ってるけど、ココ重要ね）

ケーブルの先端を１８mmぐらい剥きます。

シールドを丸め、それぞれケーブルの先を３～４mm程剥きます。

で、このコネクターは、赤い部分を上に見て右下がTip・右上がRing・左がSleeveなので、上の3.5プラグの配線に基づいてそれぞれにケーブルを通し

ハンダ付けします。

そしてハウジングを被せてネジ止めをし

チャックをガイドキーに沿って嵌め込み

ブーツを回転して装着して組立完成です。

では実際に変換して付けてみましょう。

ＯＨ！！なんと言うスッキリ感！そして安心感！

しかもこのＮＪ３ＦＣ６って、フォンプラグと繋いだ時点でロックが掛かって、赤いロック部分を解除しないと抜けないんです。

いや～、良いのが出来ましたね～・・・（笑）

今回、私はケーブル部分は２０cmぐらいで作りましたが、取り付ける高さによって、丁度ダランと下に着くぐらいに調節して作ると良いと思います。

これならプラグは折れないし、機器のジャック部分にも負担が掛かりません。

それでは良ければ梅雨のジメジメした部屋で作ってみて下さい。

以上葛下でした。
