アマチュア無線のコモンモードフィルターを自作！

あどうも。
毎日寒いですね。
こんな日はお家で無線しましょう！

今回の週刊サンデンはマニアックな自作のご紹介です。

アマチュア無線の電波障害を防ぐ必需品
その名も

コモンモードフィルター


自作すると安く作れちゃいます。

本日のレシピ

トロイダルコア：アドミン FT-240-43　1個
50オーム同軸ケーブル：3D-2V　2m　（2mで346円）
M型コネクター：MP-3　2個　（2個で1,468円）
ケース：PVR-16-2J　1個　475円
ケースカバー：モダンカバープレートWN6091W　1枚　281円
防水ケーブルクランプ：RPG16-14G　2個　（2個で388円）
インシュロックタイ：AB-250　2本　（2本で130円）
ケーブル固定用テープ：アセテートテープ10mm　1個　237円

では作ってみましょう！

まずは、3D-2Vを2mとトロイダルコアで
トロイダルコイルを作ります。
コイルを作った後はインシュロックタイ2本でばらけないように固定します。
インシュロックタイは、
AB-250や耐候性のあるAB-250WでもAB-80でも大丈夫です。

トロイダルコアに同軸ケーブルを巻く際の巻き方は、

W1JR巻きで15回巻き
超マニアックですね〜ここ大事なトコです！
コアサイズ#240、マテリアル#43、W1JR巻き15回

巻き方は、半分のところまで8回巻いて、

反対側に通して

7回巻きます。

巻いた後はばらけないようにインシュロックタイで固定して、
余分なインシュロックタイを切断。
これでトロイダルコイルは完成。

次にフタ、ケース、クランプ2個を用意します。

クランプについている大きいリングは使わないので外した後、
クランプをケースにぐいっと差し込みます。

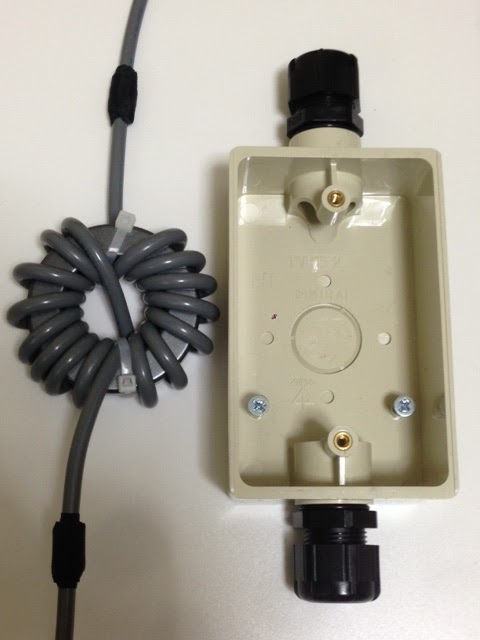

次にクランプを通すあたりのケーブルにアセテートテープを巻きつけます。
目的はケーブルの固定と防水なのでアセテートテープでなくても構いません。

クランプが固定出来る太さは、直径8mm以上なので、
8mm以上の太さになるまで、テープを巻きつけます。

トロイダルコイルをケースに入れて
クランプのリングを回してケーブルを固定します。

次に、モダンカバープレートWN6091Wのベースを取り付けます。

次に、モダンカバープレートWN6091Wのプレート部でフタをします・

最後にケーブルの両端をお好きな長さで切断して、
MP-3を半田付けします。

これでコモンモードフィルターは完成です！

トロイダルコアを除けば
わずか3,325円で作れます！

ご使用状況により
で中継してください。

 周波数による減衰特性など
詳しいデータについては
CQ出版の
をご参照下さい。

ぜひお試し下さいませ！
