こんにちは！！
金木です！！
今回は電源ケーブル自作セットを作っていきます！！

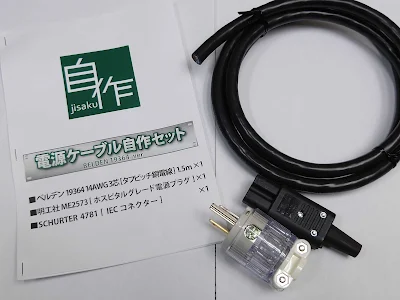

電源ケーブル自作セット【ベルデン19364バージョン】マニュアル付き
中低域に厚みがあり、パワフルな音質。
オーディオのみならず、ギターアンプの電源ケーブルとしても使用されています。
1セット税込6,380円
用意した工具はこちら
ME2573の取付け
最初に本体とカバーを繋ぐネジ（画像左）を外し、クランパーのネジ（画像右）を緩めます。
ネジを外したら、プラグ側の準備完了です！！
※ME2573はアースピンが取り外せない仕様になっていますので、アースピンを取り外す加工は今回ありません。
19364のシースを先端から30ｍｍのところで剥きます。
ベルトフォイルシールドを外すと、芯線、介在、ドレイン線が出てきます。
介在とドレイン線は使用しませんので、根本から切り落とします。
※大事なポイント！
芯線まで出したら、カバーをケーブルに通します！
カバー忘れてて作り直しなんて悲劇は起こしてはいけないのです……。
芯線を先端から10mmのところで剥きます。
アースピンが下になるように持って、右がホット、左がコールド、下がアースです。
4781の中央にあるネジを外します。
カバーをかぶせたら、①本体とカバーを繋ぐネジを締め、②クランパーのネジを締めたらME2573の取付完了です！
4781の取付
4781の中央にあるネジを外します。
マイナスドライバーなので、すべって本体に傷が入らないように気を付けて下さい。
⇩ ⇩ ⇩ ⇩ ⇩
ブーツとクランプのネジを外します。
19364にはブーツは使用しませんので、一思いに捨ててしまって下さい。
これで4781の準備完了です！
19364のシースを先端から40ｍｍのところで剥き、介在とドレイン線をカットします。
これで4781の準備完了です！
19364のシースを先端から40ｍｍのところで剥き、介在とドレイン線をカットします。
青色と茶色の線を、緑色の線より5ｍｍ短くなるようにカットします。
芯線を先端から8ｍｍ剥きます。
4781の電極を外して取り付けます。
電極をスリットにはめ込みます。
アース線はカバーのネジ穴を避けるように取付ます。
上からホット、アース、コールドになります。
※大事なポイント
4781のカバーを取り付けたら、PM3で導通をチェックします。
導通不良やショートが無い事を確認します。
※万が一ショートしている状態で使用してしまうと、機器の破損、感電、火事の原因にもなりかねませんので、必ず導通チェックを行って下さい。
完成！！
ハサミとドライバーとテスターだけで自作できますので、自作の難易度は比較的低いです。
しかし、先程にもあったとおり万が一のリスクは大きいので、必ずテスターで確認してから使用して下さい！
